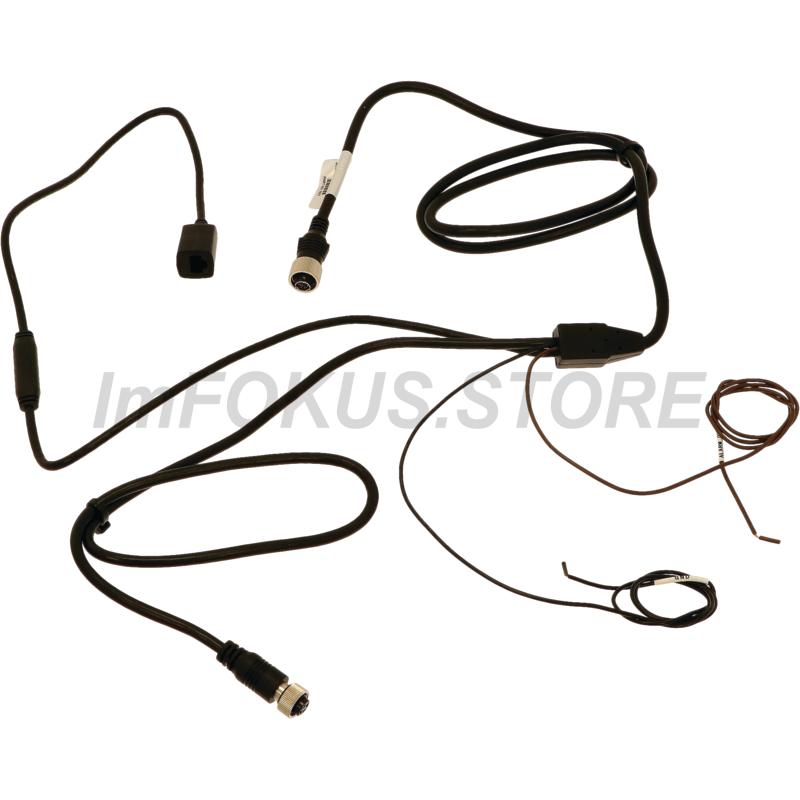

BRIGADE Kamera

Technische DatenUmgebungsspezifikationen:- Stoßfestigkeit: 51G (Alle 3 Achsen - 6 Richtungen)- Vibrationsfestigkeit: 8,5 G (alle 3 Achsen - jeweils 32 Stunden)- Kamera + Anschluss IP-Bewertung: IP69K und IP68- IP-Bewertung der ECU: IP30- Betriebstemperatur: -30° bis +75°C- Lagertemperatur: -40° bis +85°CWeitere technische Daten:- Betriebsspannung: +12/24V D.C.- Stromverbrauch: ≤ 1.22A @12V- Leistungsaufnahme: ≤ 15W @12V- TV-System: AHD 1.0 (30 fps)- CVBS (NTSC)- Ausgangsauflösung: AHD - 1280 x 720- Kamera-Auflösung: 1280 x 720- Kamera-Blickwinkel: 182°(H) x 118°(V)- Anzahl der Videoeingänge: 4- Anzahl der Videoausgänge: 2- Anzahl der Trigger-Eingänge: 4- Erforderliche Beleuchtung: 1 Lux- Video-Ausgang: 1,0 Vp-p / 75Ω- ECU Gesamtabmessungen: 179 x 113 x 26mm- Kamera Gesamtabmessungen: 55 x 45 x 41 mm- Gewicht des montierten Systems: 1,4 kg- Dicke der Kabel: Stromkabel: 20 AWG, Auslösekabel: 22 AWG- Länge des Kabels: Kamera: 1.000mm, ECU-Stromversorgung: 1.500mm, ECU Auslöser: 1.000mm, ECU Video-Ausgang: 1.560mm- Material des Steuergeräte- und Kameragehäuses: Aluminium-Gusslegierung- ECU Farbe: Schwarz- Farbe des Kameragehäuses: SilberMerkmale:- Zwei Ausgangsformate für die Videoqualität stehen zur Auswahl:○ Hochauflösend in AHD 1.0○ Standard-Auflösung in CVBS (NTSC)- 360°-Sicht mit Ultraweitwinkel-Kameras- Anpassbare 360°-Ansichten:○ Konfigurationen im Quer- oder Hochformat○ Vordere und hintere Ansichten des kreuzenden Verkehrs○ Anpassbare Fahrzeugposition in der 360°-Ansicht- Konfigurierbare Funktionen (Auslöser, Geschwindigkeit usw.) über Backeye 360Konfigurations-Tool- Konfigurierbare Parkmarkierungen und Overlays auf dem Bildschirm- Weitere Informationen finden Sie im Kalibrierungs-, Installations- und BetriebsanleitungPaketinhalt:- 1x Steuergerät- 4x Kamera mit Gehäuse- 1x Schnittstellen-Kabelbaum- 1x Kabelbaum Stromversorgung- 1x Video-Eingangs-Kabelbaum- 1x Video-Ausgangs-Kabelbaum- 1x Video-Ausgangskabel- 1x Setup- und Ansichtsauswahltaste- 1x ECU-Befestigungssatz- 1x Kamera-Befestigungssatz- 1x Installationsanleitung

Satz bestehend aus• 6057A VBV-7104HFM Select AHD-Monitor 10,4"• 7396 VBV-2230C-AI-D04 KI-Rückfahrkamera• 7508 VBV-AI810 10m 8-PIN-Verlängerungskabel

bestehend aus• KI-Kamera mit Personenerkennung (7396)• Select AHD-Monitor 7“ (5611A)• 10m KI-Kabel (7508)Satz bestehend aus• 5611A VBV-770HM Select AHD-Monitor 7"• 7396 VBV-2230C-AI-D04 KI-Rückfahrkamera• 7508 VBV-AI810 10m 8-PIN-VerlängerungskabelBeschreibung• Schnelle Installation dank Plug-and-Play• Akustische und visuelle Warnungen, wenn ein Fußgänger oder Radfahrer dank künstlicher Intelligenz erkannt wird• Erkannte Personen werden in farbigen Kästchen auf dem Kamerabild angezeigt

Technische Daten• Betrachtungswinkel (H x V x T): 109° x 85° x 135°• Schutzart: IP68• Größe (B x H x T): 86 x 72 x 80 mm• Farbkamera• PAL• WDR Technische Spezifikation• Leistungsaufnahme: 4,5 Watt• Stromstärke: 0,33 Ampere• Mechanische Vibration: 20G (HALT)• Mechanische Stöße: 100G• Betriebstemperatur: -40 bis +85°C• CE-gekennzeichnet• E-gekennzeichnet: UNECE R10-konform• FCC-geprüft• IC-Zulassung• HALT-geprüft: ISO 13766:2006, ISO 20653:2006, ISO 16750-4, EN13309:2010BeschreibungEin Viertel aller Arbeitsunfälle wird durch Rückwärtsfahren verursacht. Der hintere tote Winkel ist ein großes Problem, unabhängig vom Fahrzeug oder der Maschine. 90 % der Unfälle sind Rückwärtsunfälle. Vorteile des Einbaus von Rückfahrkameras:• Verhindert Kollisionen beim Rückwärtsfahren mit Personen, Eigentum oder Fahrzeugen• Verringert Schäden am Fahrzeugheck• geringere Versicherungsprämien• erleichtert sicheres und einfaches Manövrieren

Technische Daten- Betriebsspannung: DC 10V-32V- Stromverbrauch: 260mA @12V, 140mA @24VTV-Systeme:- 30 fps- Bild-Elemente: 1920 X 1080PVisuelle Auflösung: 1080P AHDBetrachtungswinkel:- VBV-2230C-AI-D04: 129°(H), vertikal 70°(V)Video-Ausgang:Länge des Kabels: 390mmGesamtabmessungen: 97,5 × 75,3 × 72mmGehäuse-Material: MetallOberfläche: SchwarzZusammengebautes Gewicht: 500 GrammZusatzinformationenDie Kamera erkennt Personen sofern sie im Erfassungsbereich sind.

Abmessungen (mm)• ECU: 140 x 122,1 x 40 mm• Kamera: 139,75 x 63,2 x 53,5 mmTechnische DatenMerkmale• 720p HD 360° Bild• 15 verschiedene Ansichtsmodi (10 x Querformat und 5 x Hochformat)- Querverkehr vorne und hinten• 2 vordefinierte Konfigurationsgruppen• Konfigurieren und individuelles Einrichten über PC-Kalibrierungssoftware • Auslöser für Links-, Rechts-, Rückwärts- und Geschwindigkeitssignal• Konfigurierbare Parkmarkierungen auf dem Bildschirm• Individuell anpassbare Overlay-Richtlinien pro Kameraansicht• 2 x Videoausgänge• Kameras mit ultraweitem Betrachtungswinkel: (HxV) 190° x 130°• 1/4"-CMOS-Sensor• Video-Ausgang: AHD 1.0 und NTSC• 360°-Ansicht und einzelne Kanäle auf Brigade MDR-Recordern aufnehmbarVersorgung• Leistungsaufnahme: 15 W• Stromstärke: 1,22 AQualitätsstandards & Normen• Mechanische Vibration: 2.8 G• Mechanische Erschütterung: TBC• Betriebstemperatur: -20 bis +75°C• IP30 ECUCE-gekennzeichnet• E-Kennzeichnung: UNECE R10-konform• FCC-geprüft• IC-geprüftSatz bestehend aus• 1 x ECU• 4 x VBV-2230-C-AI Kameras• 1x Schnittstelle Kabelbaum• 1x Kabelbaum• 1x Video-Eingangs-Kabelbaum• 1x Video-Ausgangs-Kabelbaum• 1x Video-Ausgangskabel

Technische DatenTechnische Daten:- Betriebsspannung: 12 / 24Vdc- Stromverbrauch: ≤2.6A @ 12Vdc- Leistungsaufnahme: ≤31.2W @ 12Vdc- TV-System: CVBS (PAL) und CVBS (NTSC), AHD 1.0 (720p - 25/50/30/60 fps), AHD 2.0 (1080p - 25/30 fps)- Bildschirmgröße: 10,4" (diagonal)- Auflösung: 1024 x (RGB) x 768- Kontrastverhältnis: 900:1- Helligkeit: 500 cd/m²- Spiegeln/Normal-Umschaltung: Alle Kanäle- Anzahl der Video-Eingänge: 4 x 4 Pin VBV-Anschlüsse- Anzahl der Trigger-Eingänge: 5- Betrachtungswinkel: 85(T), 85(B), 85(L), 85(R)- Anzahl der Triggerausgänge: Keine- Shutter-Kamera-Unterstützung: Keine- Lautsprecher-Bewertung: 8Ω @ 1 Watt- Video-Eingangsimpedanz: 1,0 Vp-p / 75Ω- Gewicht des Monitors: Ca. 1300 Gramm- Dicke des Strom-/Triggerkabels: 18 AWG- Monitorabmessungen: 267 mm (B) x 30 mm (T) x 193 mm (H)- Kabellänge: - Monitor Pigtail: 900 ± 30 mm- Kabeladapter: 1000 ± 80mm- Gehäusematerial: ABS-Kunststoff und ALDC- Oberfläche / Farbe: Soft Touch Paint / Schwarz

Technische Daten• Betriebsspannung: 12/24 VDC• Stromaufnahme: ≤3,63 A bei 12 VDC• Leistungsaufnahme: ≤43,6 W bei 12 VDC• TV-System: CVBS (PAL), CVBS (NTSC), AHD 1.0 (720p – 25/50/30 fps), AHD 2.0 (1080p – 25/30 fps)• Panelgröße: 10,4” (diagonal)•Auflösung: 1024 x (RGB) x 768• Kontrastverhältnis: 900:1• Helligkeit: 600 cd/m²• Spiegel-/Normalumschaltung: Alle Kanäle• Anzahl der Videoeingänge: 4 (VBV-Schraubanschlüsse – 4-polig)• Anzahl der Triggereingänge: 5• Betrachtungswinkel: 85 (T), 85 (B), 85 (L), 85 (R)• Anzahl der Trigger-Ausgänge: Keine• Unterstützung für Shutter-Kamera: Alle Kanäle•Lautsprecherleistung: 8 Ω bei 1 Watt• Videoeingangsimpedanz: 1,0 Vp-p / 75 Ω• Strom-/Auslösekabelstärke: 18 AWG•Abmessungen des Monitors: (ohne Sonnenschutz) 267 mm (B) x 30 mm (T) x 193 mm (H)Zusatzinformationen• AHD- und CVBS-kompatibel mit automatischer Signalerkennung• Hochauflösendes, kontrastreiches, digitales LCD-Display mit großem Betrachtungswinkel und LED-Hintergrundbeleuchtung• Quad-View-Monitor mit mehreren Ansichten• Konfigurierbare Anzeigeoptionen mit Unterstützung für Doppel-/Dreifach-/Vierfach-/360°-/H- und Bild-in-Bild-Anzeige• Konfigurierbare Split-Option für zusätzliche Kameranutzung mit Backeye 360-Systemen• Skalierbare und verschiebbare Bild-in-Bild-Optionen• Konfigurierbare Trigger-Eingabefunktionen• Reflexionsarmes TFT-LCD (blendfrei)• Integrierter Umgebungslichtsensor für die Dimmung der Hintergrundbeleuchtung• Beleuchtete Touch-Tastatur• Tastatur deaktivieren/sperren über OSD-Menü• Integrierter großer Lautsprecher• 10 Sprachen für das On-Screen-Display (OSD): (Englisch, Französisch, Deutsch, Spanisch, Türkisch, Italienisch, Niederländisch, Portugiesisch, Russisch, Polnisch)• 4 x M5x6 VESA-Standard (75 x 75 mm) Befestigung.• Konfigurierbare Trigger-Ausschaltverzögerung (0–20 Sek.)• Konfigurierbare Auto-Scan-Verzögerung (0–20 Sek.)• 2 Varianten elektronischer Bildschirmmarkierungen• Kompatibel mit FernbedienungLieferumfang• 1x Monitor• 1x Kabeladapter • 1x Sonnenschutz• U-Halterung• 1x InstallationsanleitungMaterial• Vorderseite: ABS-Kunststoff• Material des hinteren Gehäuses: Aluminiumlegierung

Zusatzinformationen• AHD- und CVBS-kompatibel mit automatischer Signalerkennung• Hochauflösendes, kontrastreiches, digitales LCD-Display mit großem Betrachtungswinkel und LED-Hintergrundbeleuchtung• Quad-View-Monitor mit mehreren Ansichten• Konfigurierbare Anzeigeoptionen mit Unterstützung für Doppel-/Dreifach-/Vierfach-/360°-/H- und Bild-in-Bild-Anzeige• Konfigurierbare Split-Option für zusätzliche Kameranutzung mit Backeye 360-Systemen• Skalierbare und verschiebbare Bild-in-Bild-Optionen• Konfigurierbare Trigger-Eingabefunktionen• Reflexionsarmes TFT-LCD (blendfrei)• Integrierter Umgebungslichtsensor für die Dimmung der Hintergrundbeleuchtung• Beleuchtete Touch-Tastatur• Tastatur deaktivieren/sperren über OSD-Menü• Integrierter großer Lautsprecher• 10 Sprachen für das On-Screen-Display (OSD): (Englisch, Französisch, Deutsch, Spanisch, Türkisch, Italienisch, Niederländisch, Portugiesisch, Russisch, Polnisch)• Konfigurierbare Trigger-Ausschaltverzögerung (0–60 Sek.)• Konfigurierbare Auto-Scan-Verzögerung (0–60 Sek.)• 2 Varianten elektronischer Bildschirmmarkierungen• Kompatibel mit FernbedienungTechnische Daten• Betriebsspannung: 12/24 VDC• Stromaufnahme: ≤2,3 A bei 12 VDC• Leistungsaufnahme: ≤27,6 W bei 12 VDC• TV-System: CVBS (PAL), CVBS (NTSC), AHD 1.0 (720p – 25/50/30/60 fps), AHD 2.0 (1080p – 25/30 fps)• Panelgröße: 7,0” (diagonal)•Auflösung: 1024 x (RGB) x 600• Kontrastverhältnis: 700:1• Helligkeit: 650 cd/m²• Spiegel-/Normalumschaltung: Alle Kanäle• Anzahl der Triggereingänge: 5• Betrachtungswinkel: 85 (T), 85 (B), 85 (L), 85 (R)• Unterstützung für Shutter-Kamera: Alle Kanäle•Lautsprecherleistung: 8 Ω bei 1 Watt• Videoeingangsimpedanz: 1,0 Vp-p / 75 Ω•Abmessungen des Monitors: (ohne Sonnenschutz) 196 mm (B) x 28 mm (T) x 118 mm (H)Kabellänge (mm)Monitor-Pigtail: 955 ± 30 mmKabeladapter: 1000 ± 80 mmLieferumfang• 1x Monitor• 1x Kabeladapter (5 A abgesichert)• 1x Sonnenschutz• 1x InstallationsanleitungMaterial• Vorderseite: ABS-Kunststoff• Metallgehäuse hinten: Aluminiumdruckguss
