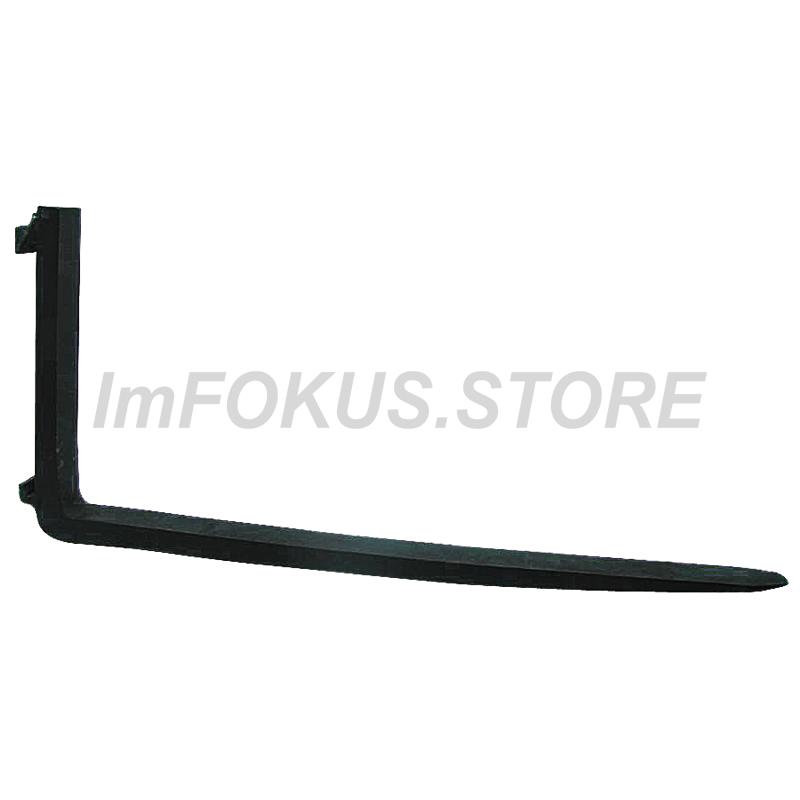

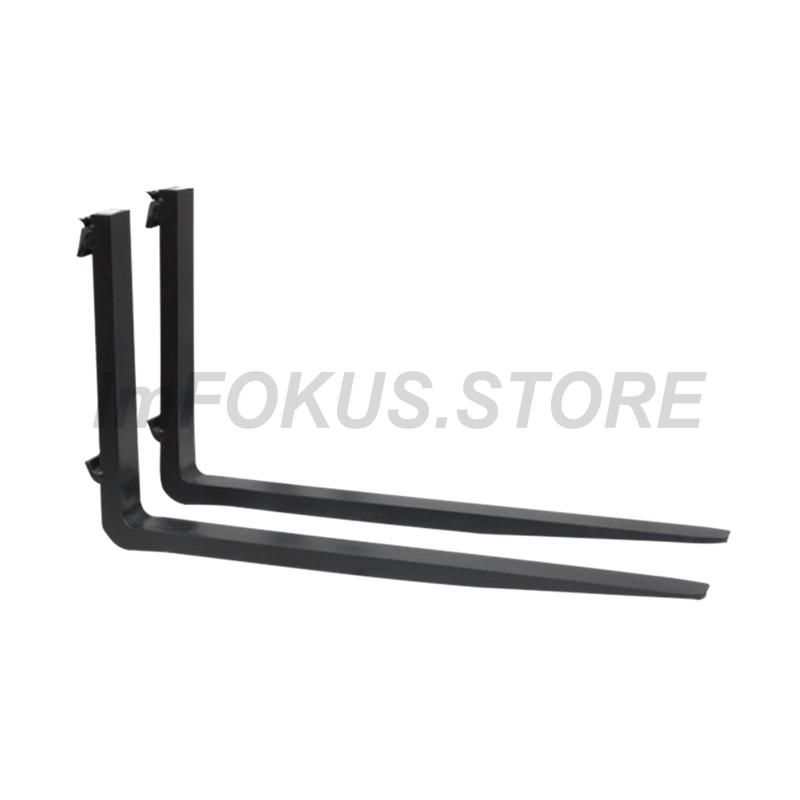

Gabelzinken und Zubehör

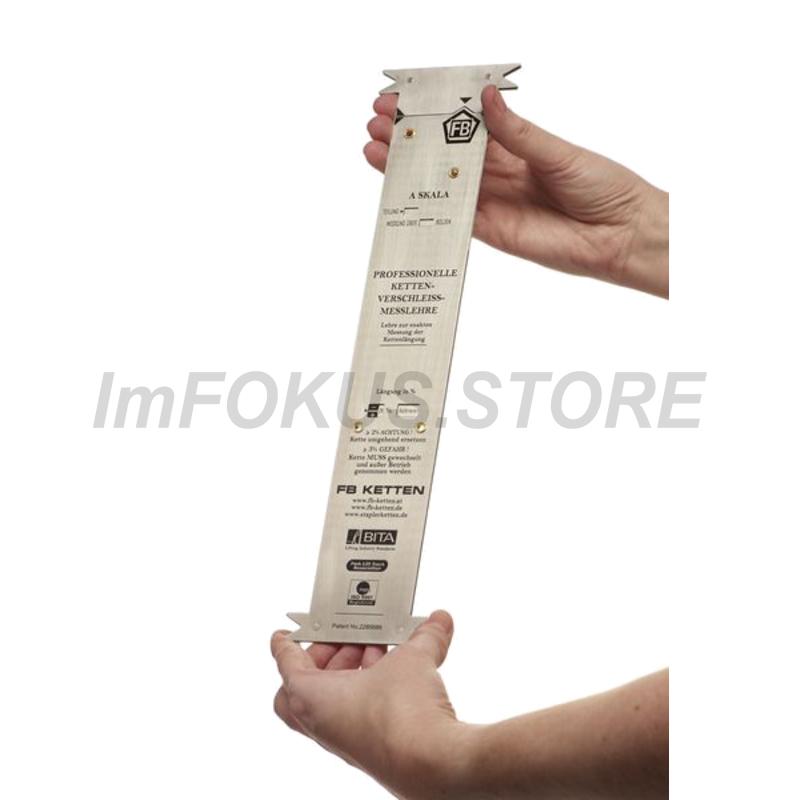

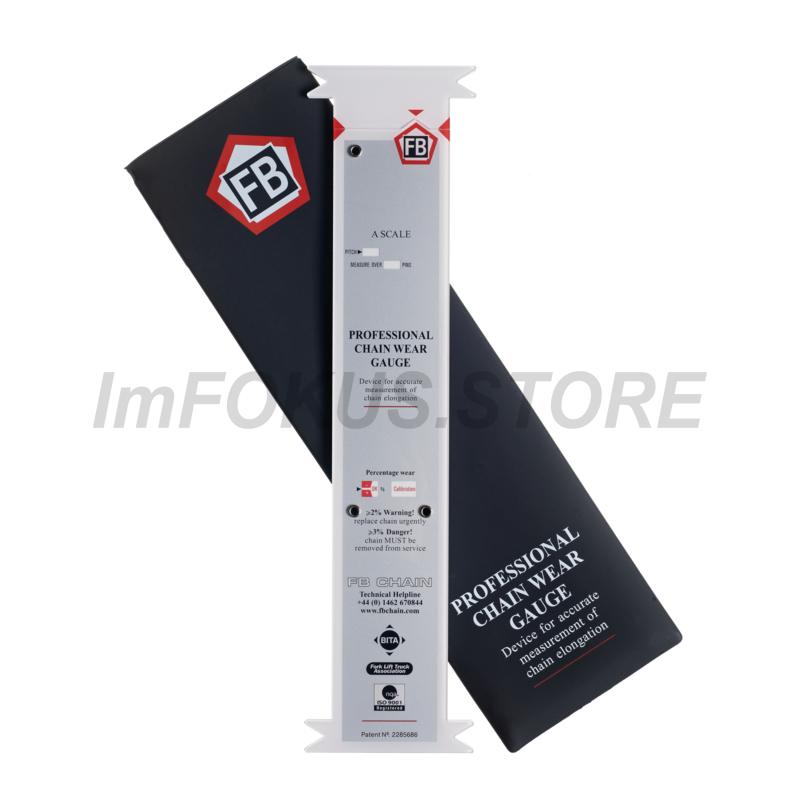

Technische DatenWie erkenne ich, ob ich meine Rollen- oder Flyerketten wechseln muss?Flyerketten und Rollenketten müssen ersetzt werden, wenn sich die Ketten um 2-3% gelängt haben. Sie können dann nicht mehr betriebssicher eingesetzt werden, da die Dauerfestigkeit und Mindestbruchkraft ab diesem Verschleißwert sehr stark reduziert ist. Ab 3% Längenverschleiß müssen Flyer- und Rollenketten unbedingt und rasch ersetzt werden, da sie weniger Betriebssicherheit und keine Sicherheit mehr gegen Schockbelastungen oder Überladung aufweisen.Bedienungsanleitung:Schritt 1Schließen Sie die Kettenverschleißmesslehre um die Kalibrierung zu prüfen Schließen Sie den Schieber und prüfen Sie das Fenster „Längung %“. Falls der Pfeil nicht in die Mitte der ± Zone fällt, sollte die Kettenverschleißmesslehre nicht mehr benutzt werden, weil es keine genauen Messergebnisse mehr geben kann. Falls die „V-Backen“ beschädigt sind, wird die Kettenverschleißmesslehre auch kein genaues Messergebnis bringen.Schritt 2Bestimmen Sie die Kettenteilung Positionieren Sie die Pfeile an den Bolzenmitten der Außenglieder und die Nominalteilung wird im Fenster „Teilung“ sichtbar sein – je nach Teilung entweder auf der einen oder anderen Seite der Kettenverschleißmesslehre. Die Anzahl der Bolzen, über die gemessen werden muss, wird im Fenster „Messung über Bolzen“ sichtbar sein.Schritt 3Wählen Sie die richtige Seite der Kettenverschleißmesslehre Bitte wählen Sie die richtige Seite der Kettenverschleißmesslehre gemäß folgender auswählbarer Werte. SKALA A: Teilung: ⅜“ ⁄ ½“ ⁄ ⅝“ ⁄ ¾“ ⁄ 1“ ⁄ 1¼“ ⁄ 1½ ⁄ 2 ½“ ⁄ 3“ SKALA B: Teilung: 1¾“ ⁄ 2“Schritt 4Messen Sie die Kette Die Kette muss sauber sein und unter einer Belastung von ca. 1% der Bruchkraft gemessen werden. Falls keine Spanngewichte verfügbar sind, ist es ausreichend, wenn die Ketten unter normalem Zug durch das Gewicht des Fördergutes oder der Gabeln vorgespannt werden. Bei Flyerketten messen Sie hauptsächlich den Bereich der Kette, der immer über die Umlenkrolle läuft, weil dieser am aussagekräftigsten ist. Führen Sie zumindest 3 Messungen in diesem Bereich durch. Positionieren Sie die erste „V-Backe“ auf dem ersten Bolzen des ausgewählten Messbereichs und ziehen Sie die Schiene aus bis die zweite „V-Backe“ den durch die Skala bestimmten Bolzen (z.B. 21) erreicht.Lesen Sie die Kettenlängung in % ab Prüfen Sie das Fenster „Längung %“. Ein Prozentsatz wird in Schritten von 0,25% sichtbar sein. Wenn die Kettenverschleißmesslehre einen Verschleiß von 2% oder größer anzeigt, ist das Fenster komplett rot gefüllt. Dies ist eine Warnung, dass die Kette ersetzt werden muss.
Technische DatenKamera • Auflösung: 1920 x 1080• Nachtsichtbereich: Bis zu 10 m• Horizontales Sichtfeld: 109°• Vertikales Sichtfeld: 58°• Diagonales Sichtfeld: 130°• Betriebsfrequenz: 2403-2478 MHz• Antenne: 3 dBi• Betriebstemperatur: - 20°C ~ 70°C• Vibrationsfestigkeit: 5.9G• IP-Klassifizierung: IP69K• Mikrofon: Ja• Spannungsversorgung: DC 10-32 V• Stromverbauch: Tag: 1,8-2,5 W / Nacht: 3,6 - 4,3 W• Ja, automatisch bei -10°C (+ 3 W)• Halterung: Kurze Halterung, mit Magnet• PowerBank enthalten: JaMonitor• Bildschirmgröße: 7"• Auflösung: 1024 x 60 (16:9)• Helligkeit des Monitors: 600cd/m²• Kontrastverhältnis: 700:1• Maximale Anzahl von Kameras: 4• Physische Tasten: Ja• Betriebsfrequenz: 2408-2478 MHz• Antenne: 5 dBi• Betriebstemperatur: - 20°C ~ 70°C• IP-Klassifizierung:• Lautsprecher: Ja• Spannungsversorgung: DC 10-32 V• Stromverbrauch: Max. 10 WZusatzinformationenLieferumfang:1x Monitor1x Kamera1x PowerBank 250001x Monitor-Sonnenschutzabdeckung1x Ladegerät für PowerBank1x Netzkabel der Kamera1x Kurze Kamerahalterung1x Hohe Kamerahalterung1x Antenne für Monitor1x Fächerförmiger Monitorständer1x Monitor-Wandhalterung1x Antenne für Kamera 1x Netzkabel für Monitor1x Adapter für 12-V-Monitor
ZusatzinformationenKameraOperating frequency:2408 - 2478 MHzOperating temperature:- 20°C - +70°CPower supply:10 - 32 VDCAntenna output power:20 dBmAntenna: 3 dBiCamera angle:70°IP classification:IP69KMax range line-of-sight:Up to 120 mVisible LED illumination:YesIR LED illumination:NoPower consumption:2-2.8 W
ZusatzinformationenBei ForkVision Pro handelt es sich um ein an der Gabel montiertes Kamerasystem für alle Anforderungen im Gabelstaplerbetrieb. Es verspricht konstante Leistung in anspruchsvollen Arbeitsumgebungen.ForkVision Pro ist eine erhebliche Verbesserung des jetzigen Modells ForkliftCam. Die Kamera ist deutlich kleiner, vielseitiger und kann einfacher installiert werden. Durch eine bessere Bildauflösung der Kamera erkennt der Bediener Details besser, das räumliche Navigieren wird erheblich erleichtert. Bei schlechten Lichtverhältnissen zeichnet sich ForkVision Pro durch eine stark verbesserte Nachtsichtfähigkeit aus, was für einen reibungslosen Betrieb unabhängig von der Beleuchtung sorgt.Aufgrund ihrer geringen Größe, dem integrierten Magneten und der internen Antenne kann die Kamera mühelose auf einem Gabelstapler installiert und so positioniert werden, dass der Betrieb des Fahrzeugs nicht beeinträchtigt wird. Über die mitgelieferte PowerBank 25000 wird die Kamera mit Strom versorgt. Bei voller Ladung beträgt die Betriebszeit bis zu 32 Stunden.Die IP69K-Kamera ist für den Einsatz unter rauen Industriebedingungen ausgelegt und verträgt Vibrationen von bis zu 5,9 G, und durch der Schutzart IP65 der PowerBank 25000 ist das System insgesamt außergewöhnlich stabil.Sichtverbindung vorausgesetzt, überträgt die Kamera in einer Entfernung bis zu 120 Metern ein hochauflösendes Video auf den Monitor. Durch den Blickwinkel von 70 Grad wird die Umgebung breit abgedeckt. Der Bereich um die Gabelspitzen wird mit LEDs ausleuchtet, so dass die Sichtbarkeit auch bei schlechten Lichtverhältnissen gewährleistet ist.Der Monitor unterstützt bis zu vier Kameras. Durch seine 4-Kanal-Fähigkeit bietet er eine umfassende Ansicht und eine ideale Überwachung der Arbeitsumgebung. Durch den Anschluss weiterer Kameras, beispielsweise einer Rückfahrkamera, wird die Überwachung komplettiert. Durch die Split-Screen-Funktion des Monitors kann das Video von zwei Kameras gleichzeitig betrachtet werden. Das ermöglicht eine breitere Perspektive auf die Umgebung des Fahrzeugs.Durch den Anschluss an die 12-V-Batterie des Fahrzeugs wird der Monitor mit Strom versorgt. Um einen einfachen Wechsel des Monitors zwischen verschiedenen Fahrzeugen zu ermöglichen, kann er alternativ mit einem Adapter an eine Luda.Farm PowerBank (Adapter und zusätzliche PowerBank separat erhältlich) angeschlossen werden.Zwecks Dokumentation und Aufzeichnung verfügt der Monitor über einen SD-Kartensteckplatz (max. 128 GB) (SD-Karte nicht im Lieferumfang enthalten). Die Aufnahmefunktion unterstützt die geteilte Bildschirmansicht und ermöglicht es, das Filmmaterial des ausgewählten Kanals/der Kanäle aufzuzeichnen und auf der SD-Karte zu speichern.Lieferumfang:1 x Monitor „E“1 x ForkVision Pro-Kamera „E“1 x 3 m Stromkabel für Monitor1 x Monitor-Sonnenschutz1 x Antenne für Monitor1 x fächerförmiger Monitorständer1 x PowerBank 250001 x Ladegerät für PowerBankTechnische DatenKameraFrequenz: 2408 - 2478 MHzBetriebstemperatur: - 20°C - +70°CNennspannung: 10 - 32 VDCAntennen Ausgangsstärke: 20 dBmAntenne: 3 dBiKamera Blickwinkel: 70°IP Klassifikation: IP69KMaximale Reichweite des Signals: bis zu 120 mSichtbare LED-Beleuchtung: JaIR LED-Beleuchtung: NeinStromverbrauch: 2-2.8 WMonitorNennspannung: 10 - 32 VDCBildschirmgröße: 7"Stromverbrauch: Max 10 WAuflösung: 1024 x 600Bildformat: 16:9IP Klassifikation: IP30Betriebstemperatur: - 20°C to + 70°CAntenne: 5dBiAnzahl Kanäle: 4Latenzzeit: 130 msSpeicher: Max 128 GBFunktion geteilter Bildschirm: JaAufnahmefunktion: JaSchleifenfunktion: Ja
Technische Daten• Gehäuseschutzklasse: IP69K• Schockfestigkeit: 100g / 11ms / 3 Achsen à 6x / halbsinus, 40g / 6ms / 3 Achsen à 100x / halbsinus • Vibrationsfestigkeit: 10g / 3 Achsen à 2h / sinus, 1g / 3 Achsen à 30min / Rauschen• Gehäuse: Edelstahl• Bildwinkel horizontal / vertikal: 50° (MC9050)• Lichtstärke min.: 0,2 lx• Auflösung: 640 (h) x 480 (v)• Videosignal: FBAS/ 1Vpp(30% Sync neg)/75Ohm• Bildwiederholfrequenz: 50 HzSpannungsversorgung: 12V DC +/- 10%• Stromaufnahme: 80 mA• Betriebstemperatur: -40°C...+80°C (<90% r.F.) • Lagertemperatur: -40°C...+85°C (<90% r.F.) • Videosystem: PAL• Gewicht: ca. 250 g• Anschlußstecker: M12
Technische DatenMotec Zinkenkamera mit 50 Grad Bildwinkel und M12 Stecker. Robustes Edelstahlgehäuse. Die Kamera wird mit einem 228 mm langen Vierkantrohr geliefert.BildsensorEnergieeffizienter Automotive-CMOS-Sensor (1/4“, 350.000 Pixel, aktive PAL-Auflösung H 640 × V 480) mit zahlreichen intelligenten Funktionen, wie automatischem Weißabgleich und automatischer Belichtungs- und Helligkeitssteuerung, Fehlererkennung und Pixelfehlerkorrektur, Flackerunterdrückung, hoher Dynamikumfang (73 dB), hohes S/N-Verhältnis (46 dB) und hohe Lichtempfindlichkeit (0,2 Lux); programmierbare Overlays verfügbarDarstellung30° und 50° horizontaler Bildwinkel, entspricht 38° und 60° diagonalem Bildwinkel (je nach Modell, weitere Bildwinkel auf Anfrage), fest gespiegelte Variante verfügbarGehäuseschutzartHochdruckreinigerdicht (IP69K) gemäß ISO 20653 und IEC 60529Spannungsversorgung12 V DC ±10%Elektromagnetische VerträglichkeitStörfester elektrischer Aufbau gemäß folgender Industrienormen: EN 61000 und EN 12895Betriebstemperatur-40 °C bis +80 °CLagertemperatur-40 °C bis +85 °CGehäuseRobustes Edelstahlgehäuse (VA 1.4305) für besondere Witterungsbeständigkeit FrontscheibeAus kratzresistenter SaphirscheibeMechanische BelastbarkeitBesonders stabiler mechanischer Aufbau speziell für Heavy-Duty Anwendungen, schock- und dauerschockfest bis zu 100 g, schwingfest bis zu 10 g gemäß DIN EN 60068LeistungsaufnahmeUmweltbewusste energieeffiziente Schaltung mit 0,5 WattGewicht0,3 kg
BemerkungenDie MAB2000 ist eine flexibel montierbare robuste und nutzfahrzeugtaugliche Akkubox für das digitale Motec Funksystem MVRD1100. Gleichzeitig kann sie auch als mobile externe Versorgung für alle Motec Kamerasysteme eingesetzt werdenTechnische DatenDie MAB2000 ist eine flexibel montierbare robuste und nutzfahrzeugtaugliche Akkubox für das digitale Motec Funksystem MVRD1100. Gleichzeitig kann sie auch als mobile externe Versorgung für alle Motec Kamerasysteme eingesetzt werden.▪ Automatisches Ein- und Ausschalten (verlängert die Akkulaufzeit um ein Vielfaches)▪ Automatisches Abschalten nach ca. 5 min Stillstand▪ Robustes Aluminiumgehäuse eloxiert und lackiert für besondere Witterungsbeständigkeit▪ Hochdruck- und Dampfstrahl-geschützt durch Gehäuseschutzart IP68 und IP69K▪ Flexible Montagepositionen für Funksysteme, Kameras, Spannverschlüsse und Halterungen auf dem GehäuseAkkugehäuse▪ Robustes Aluminiumgehäuse eloxiert und lackiert für besondere Witterungsbeständigkeit, korrosions- und salznebelbeständig nach DIN 60068, beständig gegen extreme Sonneneinstrahlung (UV-beständig nach DIN 75220), säure- und chemikalienbeständig gemäß Testplan▪ Gehäuseschutzart IP68/69K▪ Kabellänge 300 mm (M12 Connector female)Akku▪ Betriebsspannung 9 V...12,6 V DC▪ Ladespannung 12,6 V DC▪ Akkuspannung nominal 10,8 V DC▪ Kapazität 7.800 mAh/Li-Ion Akku▪ Stromausgabe Begrenzt auf 1,5 A▪ Lagertemperatur -20 °C...+60 °C▪ Betriebstemperatur -30 °C...+60 °C▪ Laufzeit > 28 h bei mindestens +15 °C▪ Ladezeit 3...5 Stundenbestehend aus1x MAB2000 HEAVY-DUTY AKKUBOX1x MAB1000-Akku (Li-Ion-Akku)
Technische Daten• Gehäuseschutzart:IP30• Hintergrundbeleuchtung:Typisch 500 cd/m²• Bilddiagonale:17,8 cm (7“/16:9)• Auflösung:H 800 x 3 (RGB) x V 480 Pixel• Videoeingänge:3• Kontrastverhältnis:800 (0°)• Betrachtungswinkel:H 120°/V 100° (CR ≥ 10)• Videosignal:FBAS (CVBS)• Videosystem:PAL/NTSC• Signaleingang:1 Vpp (30 % Sync neg)/75 Ω• Spannungsversorgung:9…60 V DC• Sicherung:5 A/250 V AC IEC 60127-2• Stromaufnahme (ohne Kameras):560 mA...120 mA• Leistungsaufnahme:26 W• Betriebstemperatur:-30 °C…+80 °C• Lagertemperatur:-30 °C…+80 °C• Gewicht:0,6 kg inkl. Lichtschutzhaube
Anschlussart• A: Mini DIN M14x1 / 4p (male)• B: Mini DIN M14x1 / 4p (female)Technische Daten• Kabeltyp: MKW
Details• Der Topline Laser ist eine visuelle Hilfe für eine schnellere Beladung von Paletten bzw. Ladung.• Er ist für alle Arten von Gabelstaplern geeignet und hat einen robusten Metallkörper, der auch starken Stößen widerstehen kann.• Die Installation dauert nur 30 Sekunden und ist ohne speziellem Werkzeug möglich.• Der Topline Laser hat eine gute Sichtbarkeit bei Tageslicht. • Er verfügt über eine automatische Abschaltung nach 2 Minuten (ohne Vibration) und ist für eine Arbeitstemperatur von +10 bis +40 °C ausgelegt. Im Lieferumfang enthalten:1x Topline Laser, 2x Akku, 1x Akku-Ladegerät, 1x BenutzerhandbuchDetails• Der Topline Laser ist eine visuelle Hilfe für eine schnellere Beladung von Paletten bzw. Ladung.• Er ist für alle Arten von Gabelstaplern geeignet und hat einen robusten Metallkörper, der auch starken Stößen widerstehen kann.• Die Installation dauert nur 30 Sekunden und ist ohne speziellem Werkzeug möglich.• Der Topline Laser hat eine gute Sichtbarkeit bei Tageslicht. • Eingeschaltet wird er durch Vibrationen.• Er verfügt über eine automatische Abschaltung nach 2 Minuten (ohne Vibration) und ist für eine Arbeitstemperatur von +10 bis +40 °C ausgelegt. Im Lieferumfang enthalten:1x Topline Laser, 2x Akku, 1x Akku-Ladegerät, 1x BenutzerhandbuchDetails• Der Topline Laser ist eine visuelle Hilfe für eine schnellere Beladung von Paletten bzw. Ladung.• Er ist für alle Arten von Gabelstaplern geeignet und hat einen robusten Metallkörper, der auch starken Stößen widerstehen kann.• Die Installation dauert nur 30 Sekunden und ist ohne speziellem Werkzeug möglich.• Der Topline Laser hat eine gute Sichtbarkeit bei Tageslicht. • Eingeschaltet wird er durch die Fernbedienung.• Er verfügt über eine automatische Abschaltung nach 2 Minuten (ohne Vibration) und ist für eine Arbeitstemperatur von +10 bis +40 °C ausgelegt. Im Lieferumfang enthalten:1x Topline Laser, 2x Akku, 1x Akku-Ladegerät, 1x Fernbedienung, 1x Benutzerhandbuch
