Kamera-System & TOPLINE-Laser
Technische Daten• Länge: 13,5 cm• Ø an der größten Stelle: 1,2 cm
Technische Daten• Länge: 21 cm• Ø an der größten Stelle: 1,2 cm

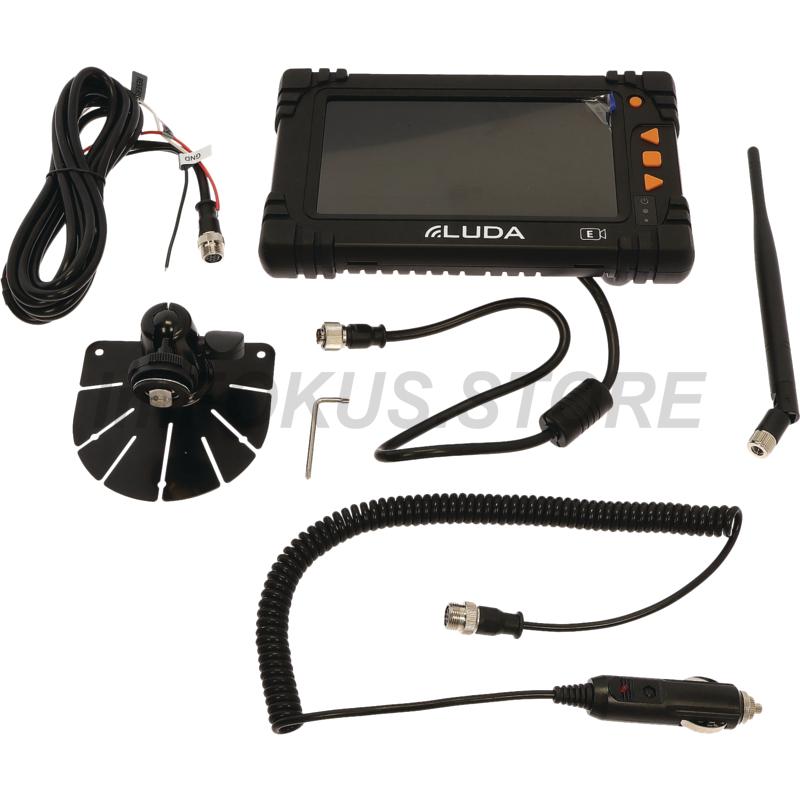

Technische DatenMonitor einschließlich Antenne:Betriebstemperatur: -20 bis +70 °CStromzufuhr: 10 - 32 VDCEnergieverbrauch: Max 6 WAntenne: 5 dBiLCD-Grösse: 7"Auflösung: 800 x 480Seitenverhältnis: 16:9Systemformat: PAL/NTSCKanalanzahl: 4Zeitverzögerung: 120 msIP-Klassifizierung: IP30
Details• Der Topline Laser ist eine visuelle Hilfe für eine schnellere Beladung von Paletten bzw. Ladung.• Er ist für alle Arten von Gabelstaplern geeignet und hat einen robusten Metallkörper, der auch starken Stößen widerstehen kann.• Die Installation dauert nur 30 Sekunden und ist ohne speziellem Werkzeug möglich.• Der Topline Laser hat eine gute Sichtbarkeit bei Tageslicht. • Er verfügt über eine automatische Abschaltung nach 2 Minuten (ohne Vibration) und ist für eine Arbeitstemperatur von +10 bis +40 °C ausgelegt. Im Lieferumfang enthalten:1x Topline Laser, 2x Akku, 1x Akku-Ladegerät, 1x BenutzerhandbuchDetails• Der Topline Laser ist eine visuelle Hilfe für eine schnellere Beladung von Paletten bzw. Ladung.• Er ist für alle Arten von Gabelstaplern geeignet und hat einen robusten Metallkörper, der auch starken Stößen widerstehen kann.• Die Installation dauert nur 30 Sekunden und ist ohne speziellem Werkzeug möglich.• Der Topline Laser hat eine gute Sichtbarkeit bei Tageslicht. • Eingeschaltet wird er durch Vibrationen.• Er verfügt über eine automatische Abschaltung nach 2 Minuten (ohne Vibration) und ist für eine Arbeitstemperatur von +10 bis +40 °C ausgelegt. Im Lieferumfang enthalten:1x Topline Laser, 2x Akku, 1x Akku-Ladegerät, 1x BenutzerhandbuchDetails• Der Topline Laser ist eine visuelle Hilfe für eine schnellere Beladung von Paletten bzw. Ladung.• Er ist für alle Arten von Gabelstaplern geeignet und hat einen robusten Metallkörper, der auch starken Stößen widerstehen kann.• Die Installation dauert nur 30 Sekunden und ist ohne speziellem Werkzeug möglich.• Der Topline Laser hat eine gute Sichtbarkeit bei Tageslicht. • Eingeschaltet wird er durch die Fernbedienung.• Er verfügt über eine automatische Abschaltung nach 2 Minuten (ohne Vibration) und ist für eine Arbeitstemperatur von +10 bis +40 °C ausgelegt. Im Lieferumfang enthalten:1x Topline Laser, 2x Akku, 1x Akku-Ladegerät, 1x Fernbedienung, 1x Benutzerhandbuch
Details• Der Topline Laser ist eine visuelle Hilfe für eine schnellere Beladung von Paletten bzw. Ladung.• Er ist für alle Arten von Gabelstaplern geeignet und hat einen robusten Metallkörper, der auch starken Stößen widerstehen kann.• Die Installation dauert nur 30 Sekunden und ist ohne speziellem Werkzeug möglich.• Der Topline Laser hat eine gute Sichtbarkeit bei Tageslicht. • Er verfügt über eine automatische Abschaltung nach 2 Minuten (ohne Vibration) und ist für eine Arbeitstemperatur von +10 bis +40 °C ausgelegt. Im Lieferumfang enthalten:1x Topline Laser, 2x Akku, 1x Akku-Ladegerät, 1x BenutzerhandbuchDetails• Der Topline Laser ist eine visuelle Hilfe für eine schnellere Beladung von Paletten bzw. Ladung.• Er ist für alle Arten von Gabelstaplern geeignet und hat einen robusten Metallkörper, der auch starken Stößen widerstehen kann.• Die Installation dauert nur 30 Sekunden und ist ohne speziellem Werkzeug möglich.• Der Topline Laser hat eine gute Sichtbarkeit bei Tageslicht. • Eingeschaltet wird er durch Vibrationen.• Er verfügt über eine automatische Abschaltung nach 2 Minuten (ohne Vibration) und ist für eine Arbeitstemperatur von +10 bis +40 °C ausgelegt. Im Lieferumfang enthalten:1x Topline Laser, 2x Akku, 1x Akku-Ladegerät, 1x BenutzerhandbuchDetails• Der Topline Laser ist eine visuelle Hilfe für eine schnellere Beladung von Paletten bzw. Ladung.• Er ist für alle Arten von Gabelstaplern geeignet und hat einen robusten Metallkörper, der auch starken Stößen widerstehen kann.• Die Installation dauert nur 30 Sekunden und ist ohne speziellem Werkzeug möglich.• Der Topline Laser hat eine gute Sichtbarkeit bei Tageslicht. • Eingeschaltet wird er durch die Fernbedienung.• Er verfügt über eine automatische Abschaltung nach 2 Minuten (ohne Vibration) und ist für eine Arbeitstemperatur von +10 bis +40 °C ausgelegt. Im Lieferumfang enthalten:1x Topline Laser, 2x Akku, 1x Akku-Ladegerät, 1x Fernbedienung, 1x Benutzerhandbuch

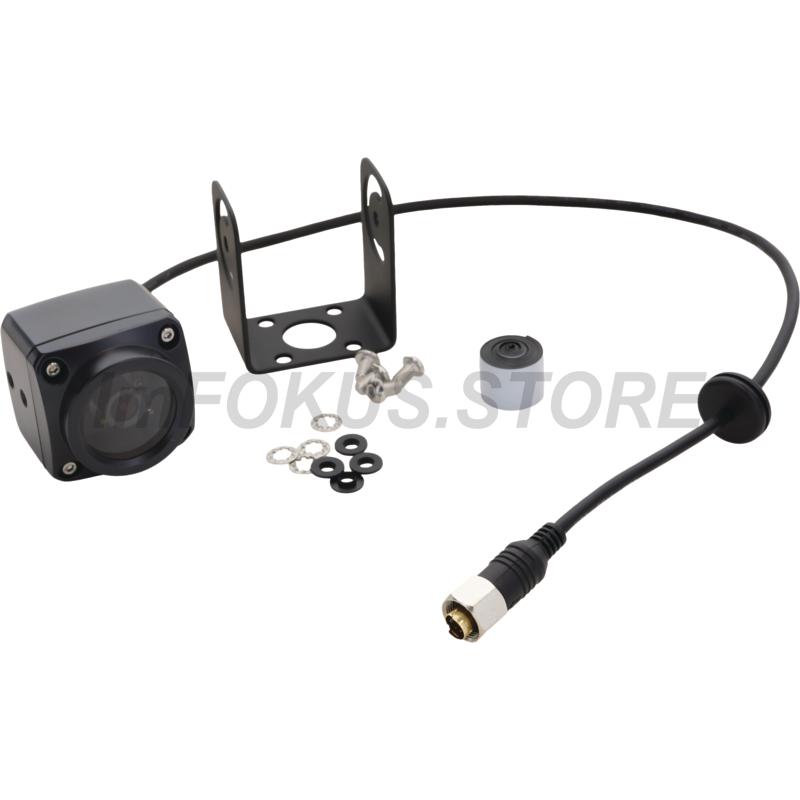

ZusatzinformationenSystem "C"Technische DatenTechnische Spezifikationen: Kamera einschliesslich Antenne: Betriebsfrequenz: 2400 - 2483,5 MHz Betriebstemperatur: -20 bis +70 °C Stromzufuhr: 10 - 32 VDC Energieverbrauch: Max 200 mA/12V - 105 mA/24V Antenne: 3 dBi Ausgangsleistung: 20 dBm Bildwinkel: 45 ° LED-Beleuchtung: ja Sichtlinie Reichweite: 50 Meter IP-Klassifizierung: IP69K
Technische Daten• Kabellänge: 250 cm
Technische DatenKamera • Auflösung: 1920 x 1080• Nachtsichtbereich: Bis zu 10 m• Horizontales Sichtfeld: 109°• Vertikales Sichtfeld: 58°• Diagonales Sichtfeld: 130°• Betriebsfrequenz: 2403-2478 MHz• Antenne: 3 dBi• Betriebstemperatur: - 20°C ~ 70°C• Vibrationsfestigkeit: 5.9G• IP-Klassifizierung: IP69K• Mikrofon: Ja• Spannungsversorgung: DC 10-32 V• Stromverbauch: Tag: 1,8-2,5 W / Nacht: 3,6 - 4,3 W• Ja, automatisch bei -10°C (+ 3 W)• Halterung: Kurze Halterung, mit Magnet• PowerBank enthalten: JaMonitor• Bildschirmgröße: 7"• Auflösung: 1024 x 60 (16:9)• Helligkeit des Monitors: 600cd/m²• Kontrastverhältnis: 700:1• Maximale Anzahl von Kameras: 4• Physische Tasten: Ja• Betriebsfrequenz: 2408-2478 MHz• Antenne: 5 dBi• Betriebstemperatur: - 20°C ~ 70°C• IP-Klassifizierung:• Lautsprecher: Ja• Spannungsversorgung: DC 10-32 V• Stromverbrauch: Max. 10 WZusatzinformationenLieferumfang:1x Monitor1x Kamera1x PowerBank 250001x Monitor-Sonnenschutzabdeckung1x Ladegerät für PowerBank1x Netzkabel der Kamera1x Kurze Kamerahalterung1x Hohe Kamerahalterung1x Antenne für Monitor1x Fächerförmiger Monitorständer1x Monitor-Wandhalterung1x Antenne für Kamera 1x Netzkabel für Monitor1x Adapter für 12-V-Monitor
ZusatzinformationenKameraOperating frequency:2408 - 2478 MHzOperating temperature:- 20°C - +70°CPower supply:10 - 32 VDCAntenna output power:20 dBmAntenna: 3 dBiCamera angle:70°IP classification:IP69KMax range line-of-sight:Up to 120 mVisible LED illumination:YesIR LED illumination:NoPower consumption:2-2.8 W
ZusatzinformationenMonitorPower supply:10 - 32 VDCScreen size:7"Power consumption:Max 10 WResolution: 1024 x 600Aspect ratio:16:9IP classification:IP30Operation temperature:- 20°C to + 70°CAntenna:5dBiChannels:4Latency:130 msStorage:Max 128 GBSplit screen function:YesRecording:YesLoop functionality:Yes
ZusatzinformationenBei ForkVision Pro handelt es sich um ein an der Gabel montiertes Kamerasystem für alle Anforderungen im Gabelstaplerbetrieb. Es verspricht konstante Leistung in anspruchsvollen Arbeitsumgebungen.ForkVision Pro ist eine erhebliche Verbesserung des jetzigen Modells ForkliftCam. Die Kamera ist deutlich kleiner, vielseitiger und kann einfacher installiert werden. Durch eine bessere Bildauflösung der Kamera erkennt der Bediener Details besser, das räumliche Navigieren wird erheblich erleichtert. Bei schlechten Lichtverhältnissen zeichnet sich ForkVision Pro durch eine stark verbesserte Nachtsichtfähigkeit aus, was für einen reibungslosen Betrieb unabhängig von der Beleuchtung sorgt.Aufgrund ihrer geringen Größe, dem integrierten Magneten und der internen Antenne kann die Kamera mühelose auf einem Gabelstapler installiert und so positioniert werden, dass der Betrieb des Fahrzeugs nicht beeinträchtigt wird. Über die mitgelieferte PowerBank 25000 wird die Kamera mit Strom versorgt. Bei voller Ladung beträgt die Betriebszeit bis zu 32 Stunden.Die IP69K-Kamera ist für den Einsatz unter rauen Industriebedingungen ausgelegt und verträgt Vibrationen von bis zu 5,9 G, und durch der Schutzart IP65 der PowerBank 25000 ist das System insgesamt außergewöhnlich stabil.Sichtverbindung vorausgesetzt, überträgt die Kamera in einer Entfernung bis zu 120 Metern ein hochauflösendes Video auf den Monitor. Durch den Blickwinkel von 70 Grad wird die Umgebung breit abgedeckt. Der Bereich um die Gabelspitzen wird mit LEDs ausleuchtet, so dass die Sichtbarkeit auch bei schlechten Lichtverhältnissen gewährleistet ist.Der Monitor unterstützt bis zu vier Kameras. Durch seine 4-Kanal-Fähigkeit bietet er eine umfassende Ansicht und eine ideale Überwachung der Arbeitsumgebung. Durch den Anschluss weiterer Kameras, beispielsweise einer Rückfahrkamera, wird die Überwachung komplettiert. Durch die Split-Screen-Funktion des Monitors kann das Video von zwei Kameras gleichzeitig betrachtet werden. Das ermöglicht eine breitere Perspektive auf die Umgebung des Fahrzeugs.Durch den Anschluss an die 12-V-Batterie des Fahrzeugs wird der Monitor mit Strom versorgt. Um einen einfachen Wechsel des Monitors zwischen verschiedenen Fahrzeugen zu ermöglichen, kann er alternativ mit einem Adapter an eine Luda.Farm PowerBank (Adapter und zusätzliche PowerBank separat erhältlich) angeschlossen werden.Zwecks Dokumentation und Aufzeichnung verfügt der Monitor über einen SD-Kartensteckplatz (max. 128 GB) (SD-Karte nicht im Lieferumfang enthalten). Die Aufnahmefunktion unterstützt die geteilte Bildschirmansicht und ermöglicht es, das Filmmaterial des ausgewählten Kanals/der Kanäle aufzuzeichnen und auf der SD-Karte zu speichern.Lieferumfang:1 x Monitor „E“1 x ForkVision Pro-Kamera „E“1 x 3 m Stromkabel für Monitor1 x Monitor-Sonnenschutz1 x Antenne für Monitor1 x fächerförmiger Monitorständer1 x PowerBank 250001 x Ladegerät für PowerBankTechnische DatenKameraFrequenz: 2408 - 2478 MHzBetriebstemperatur: - 20°C - +70°CNennspannung: 10 - 32 VDCAntennen Ausgangsstärke: 20 dBmAntenne: 3 dBiKamera Blickwinkel: 70°IP Klassifikation: IP69KMaximale Reichweite des Signals: bis zu 120 mSichtbare LED-Beleuchtung: JaIR LED-Beleuchtung: NeinStromverbrauch: 2-2.8 WMonitorNennspannung: 10 - 32 VDCBildschirmgröße: 7"Stromverbrauch: Max 10 WAuflösung: 1024 x 600Bildformat: 16:9IP Klassifikation: IP30Betriebstemperatur: - 20°C to + 70°CAntenne: 5dBiAnzahl Kanäle: 4Latenzzeit: 130 msSpeicher: Max 128 GBFunktion geteilter Bildschirm: JaAufnahmefunktion: JaSchleifenfunktion: Ja
Technische Daten• Gehäuseschutzklasse: IP69K• Schockfestigkeit: 100g / 11ms / 3 Achsen à 6x / halbsinus, 40g / 6ms / 3 Achsen à 100x / halbsinus • Vibrationsfestigkeit: 10g / 3 Achsen à 2h / sinus, 1g / 3 Achsen à 30min / Rauschen• Gehäuse: Edelstahl• Bildwinkel horizontal / vertikal: 50° (MC9050)• Lichtstärke min.: 0,2 lx• Auflösung: 640 (h) x 480 (v)• Videosignal: FBAS/ 1Vpp(30% Sync neg)/75Ohm• Bildwiederholfrequenz: 50 HzSpannungsversorgung: 12V DC +/- 10%• Stromaufnahme: 80 mA• Betriebstemperatur: -40°C...+80°C (<90% r.F.) • Lagertemperatur: -40°C...+85°C (<90% r.F.) • Videosystem: PAL• Gewicht: ca. 250 g• Anschlußstecker: M12
Technische DatenMotec Zinkenkamera mit 50 Grad Bildwinkel und M12 Stecker. Robustes Edelstahlgehäuse. Die Kamera wird mit einem 228 mm langen Vierkantrohr geliefert.BildsensorEnergieeffizienter Automotive-CMOS-Sensor (1/4“, 350.000 Pixel, aktive PAL-Auflösung H 640 × V 480) mit zahlreichen intelligenten Funktionen, wie automatischem Weißabgleich und automatischer Belichtungs- und Helligkeitssteuerung, Fehlererkennung und Pixelfehlerkorrektur, Flackerunterdrückung, hoher Dynamikumfang (73 dB), hohes S/N-Verhältnis (46 dB) und hohe Lichtempfindlichkeit (0,2 Lux); programmierbare Overlays verfügbarDarstellung30° und 50° horizontaler Bildwinkel, entspricht 38° und 60° diagonalem Bildwinkel (je nach Modell, weitere Bildwinkel auf Anfrage), fest gespiegelte Variante verfügbarGehäuseschutzartHochdruckreinigerdicht (IP69K) gemäß ISO 20653 und IEC 60529Spannungsversorgung12 V DC ±10%Elektromagnetische VerträglichkeitStörfester elektrischer Aufbau gemäß folgender Industrienormen: EN 61000 und EN 12895Betriebstemperatur-40 °C bis +80 °CLagertemperatur-40 °C bis +85 °CGehäuseRobustes Edelstahlgehäuse (VA 1.4305) für besondere Witterungsbeständigkeit FrontscheibeAus kratzresistenter SaphirscheibeMechanische BelastbarkeitBesonders stabiler mechanischer Aufbau speziell für Heavy-Duty Anwendungen, schock- und dauerschockfest bis zu 100 g, schwingfest bis zu 10 g gemäß DIN EN 60068LeistungsaufnahmeUmweltbewusste energieeffiziente Schaltung mit 0,5 WattGewicht0,3 kg
BemerkungenDie MAB2000 ist eine flexibel montierbare robuste und nutzfahrzeugtaugliche Akkubox für das digitale Motec Funksystem MVRD1100. Gleichzeitig kann sie auch als mobile externe Versorgung für alle Motec Kamerasysteme eingesetzt werdenTechnische DatenDie MAB2000 ist eine flexibel montierbare robuste und nutzfahrzeugtaugliche Akkubox für das digitale Motec Funksystem MVRD1100. Gleichzeitig kann sie auch als mobile externe Versorgung für alle Motec Kamerasysteme eingesetzt werden.▪ Automatisches Ein- und Ausschalten (verlängert die Akkulaufzeit um ein Vielfaches)▪ Automatisches Abschalten nach ca. 5 min Stillstand▪ Robustes Aluminiumgehäuse eloxiert und lackiert für besondere Witterungsbeständigkeit▪ Hochdruck- und Dampfstrahl-geschützt durch Gehäuseschutzart IP68 und IP69K▪ Flexible Montagepositionen für Funksysteme, Kameras, Spannverschlüsse und Halterungen auf dem GehäuseAkkugehäuse▪ Robustes Aluminiumgehäuse eloxiert und lackiert für besondere Witterungsbeständigkeit, korrosions- und salznebelbeständig nach DIN 60068, beständig gegen extreme Sonneneinstrahlung (UV-beständig nach DIN 75220), säure- und chemikalienbeständig gemäß Testplan▪ Gehäuseschutzart IP68/69K▪ Kabellänge 300 mm (M12 Connector female)Akku▪ Betriebsspannung 9 V...12,6 V DC▪ Ladespannung 12,6 V DC▪ Akkuspannung nominal 10,8 V DC▪ Kapazität 7.800 mAh/Li-Ion Akku▪ Stromausgabe Begrenzt auf 1,5 A▪ Lagertemperatur -20 °C...+60 °C▪ Betriebstemperatur -30 °C...+60 °C▪ Laufzeit > 28 h bei mindestens +15 °C▪ Ladezeit 3...5 Stundenbestehend aus1x MAB2000 HEAVY-DUTY AKKUBOX1x MAB1000-Akku (Li-Ion-Akku)
ZusatzinformationenVor der Wartung muss sichergestellt sein, dass das Fahrzeug abgestellt ist und kein Strom anliegt. Vergewissern Sie sich mit einem Spannungsprüfer.Nach den ersten 50 Stunden sollten die Schleifringe mit Druckluft ausgeblasen werden, da sich diese in diesem Zeitraum noch einschleifen müssen. Anschließend reicht es, die Schleifringe alle 500 Stunden zu reinigen.Technische Daten• Kabeltrommel zu Steuersignalübertrag links• inklusive 15 m Wicklung und 7 m Anschlußkabel + Zubehör• Gewicht: 8,5 kg
Technische Daten• Gehäuse: Aluminium eloxiert, schwarz• Bildwinkelhorizontal: 90°• Steckverbindung: Stecker Mini DIN W• Auflösung: 640 (H) x 480(v) Pixel• Spannungsversorgung: 9 - 32V DC• Betriebstemperatur: -40°C - +85°C
Technische DatenDie gesamte Unterseite der Antenne ist mit einem Klebestreifen versehen der sehr gut auf Metall hält. Das Kabel an der Klebeantenne, welches man an die Gabelzinken-Kamera schraubt ist ca. 12 cm lang.
