Kontaktschalter

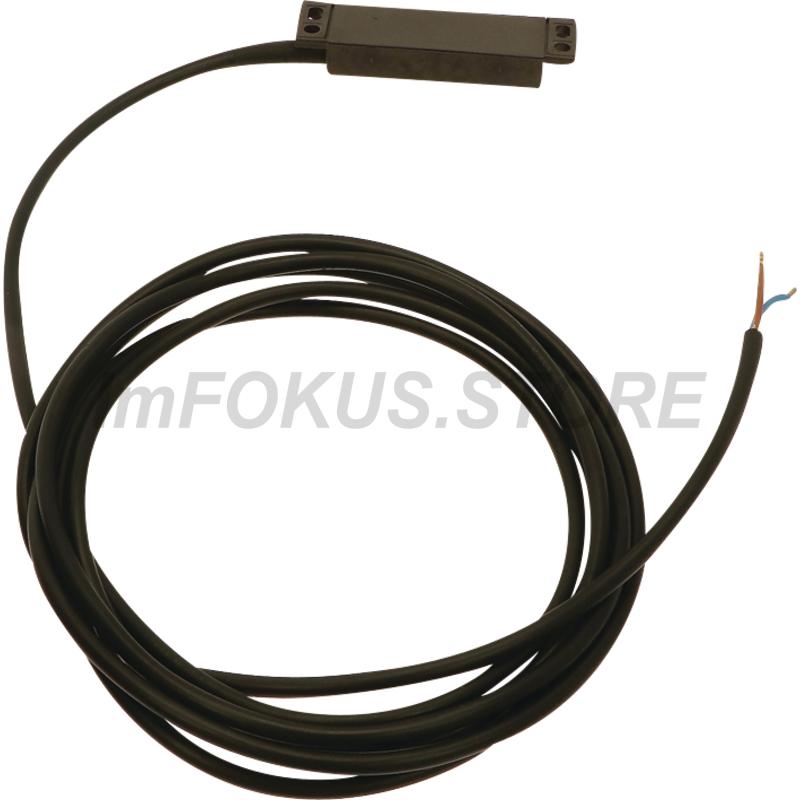

Technische Daten• 1x Reedkontakt• berührungslos wirkend• seitliche Betätigung• flache Bauform• Betätigungsfläche und -richtung durch Schaltsymbol gekennzeichnet• Kunststoffgehäuse• Schaltabstand bis zu 60 mm, abhängig vom Betätigungsmagneten und Ausführung• 2x Reedkontakte

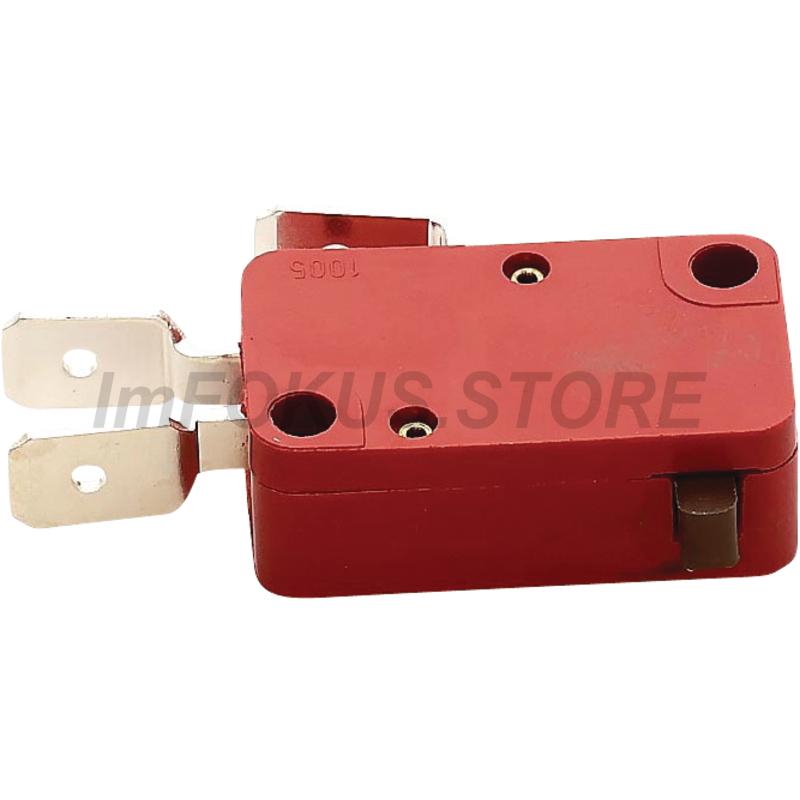

Technische Daten• Betätigungsart: indirekt• Gewicht: 7.525 g• Schaltfunktion: Wechsler (SPDT Momentary)• Material fester Kontakt: Ag• Polzahl: 1 - polig• Anschlüsse: Steckanschluss, 6.3 x 0.8• Mechanische Lebensdauer: 10E6 • Schaltleistung IEC:- 20 (4) A 400 V AC 1E4- 16 (4) A 400 V AC 5E4- 10 (6) A 250 V AC 5E4• Bauform: DIN 41635 A• Übergangswiderstand (Neuzustand): < 100 (1 A 12 V DC) mOhm• Isolationswiderstand (Neuzustand): > 100 (500 V DC) MOhm• Spannungsfestigkeit bei 250 V: - Funktionsisolierung / Basisisolierung = 1500 V- verstärkte Isolierung 3000 V- kleiner Kontaktabstand 500 V• Kontaktabstand: < 3 mm• Kontaktart: reibender Sprungkontakt• Schaltkraft: 2.4 - 3.8 N• Prellzeit: < 10 ms• Differenzweg max.: 0.3 mm• Vorlaufweg max.: 1.8 mm• Nachlaufweg min.: 0.8 mm• Ruhestellung (FP) max.: 16 mm• Schaltpunkt (OP): 14.7 ±0.4 mm• Zulässige Endstellung (TP): 13.4 mm• Geeignet für Geräte der Schutzklasse: II
