Kamera-System & TOPLINE-Laser

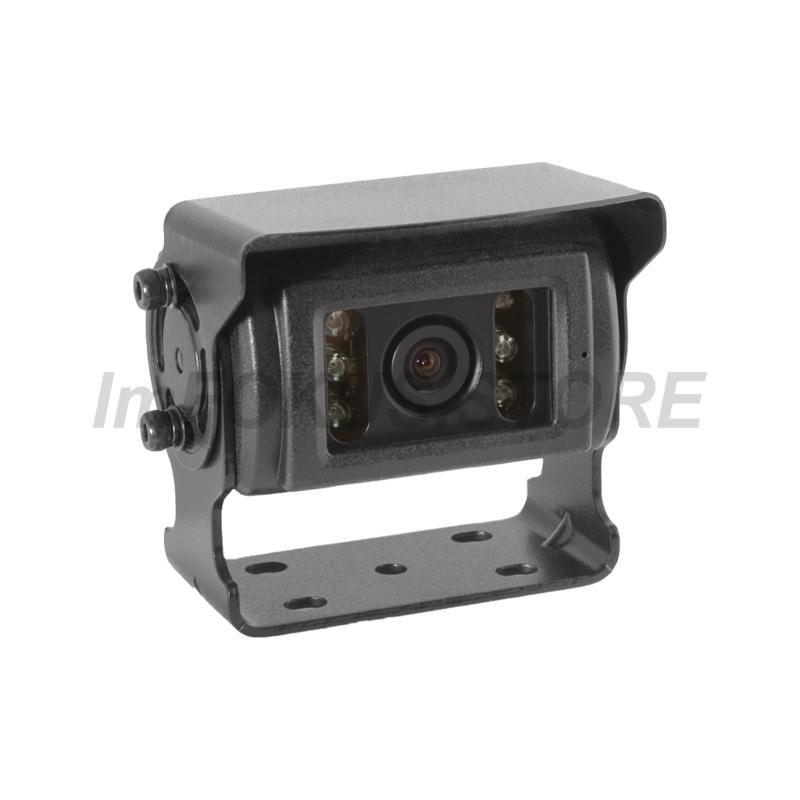

Technische Daten- Betriebsspannung: DC 10V-32V- Stromverbrauch: 260mA @12V, 140mA @24VTV-Systeme:- 30 fps- Bild-Elemente: 1920 X 1080PVisuelle Auflösung: 1080P AHDBetrachtungswinkel:- VBV-2230C-AI-D04: 129°(H), vertikal 70°(V)Video-Ausgang:Länge des Kabels: 390mmGesamtabmessungen: 97,5 × 75,3 × 72mmGehäuse-Material: MetallOberfläche: SchwarzZusammengebautes Gewicht: 500 GrammZusatzinformationenDie Kamera erkennt Personen sofern sie im Erfassungsbereich sind.
Satz bestehend aus• 6057A VBV-7104HFM Select AHD-Monitor 10,4"• 7396 VBV-2230C-AI-D04 KI-Rückfahrkamera• 7508 VBV-AI810 10m 8-PIN-Verlängerungskabel
bestehend aus• KI-Kamera mit Personenerkennung (7396)• Select AHD-Monitor 7“ (5611A)• 10m KI-Kabel (7508)Satz bestehend aus• 5611A VBV-770HM Select AHD-Monitor 7"• 7396 VBV-2230C-AI-D04 KI-Rückfahrkamera• 7508 VBV-AI810 10m 8-PIN-VerlängerungskabelBeschreibung• Schnelle Installation dank Plug-and-Play• Akustische und visuelle Warnungen, wenn ein Fußgänger oder Radfahrer dank künstlicher Intelligenz erkannt wird• Erkannte Personen werden in farbigen Kästchen auf dem Kamerabild angezeigt

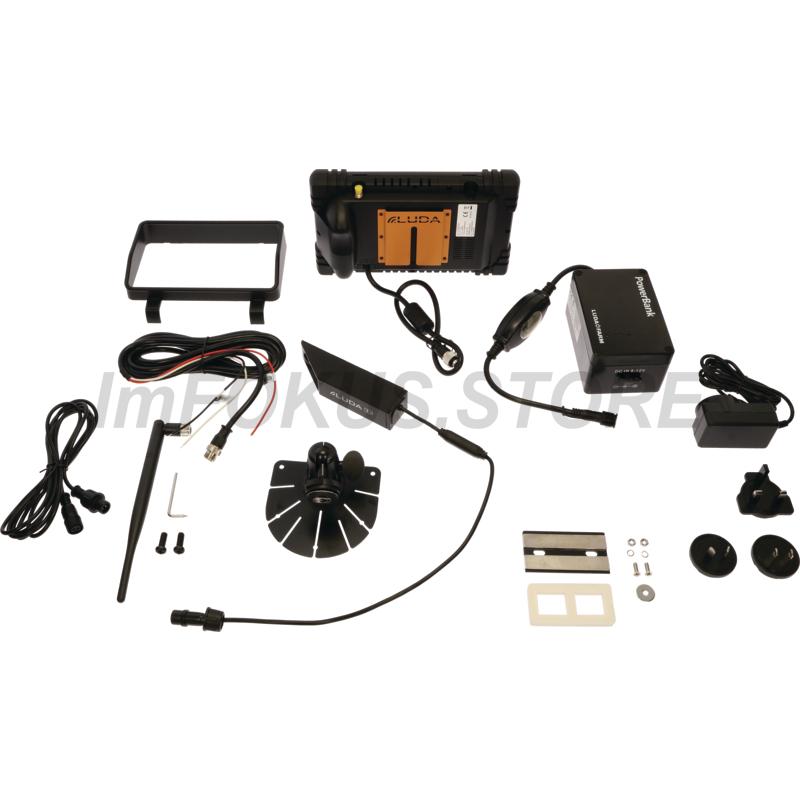

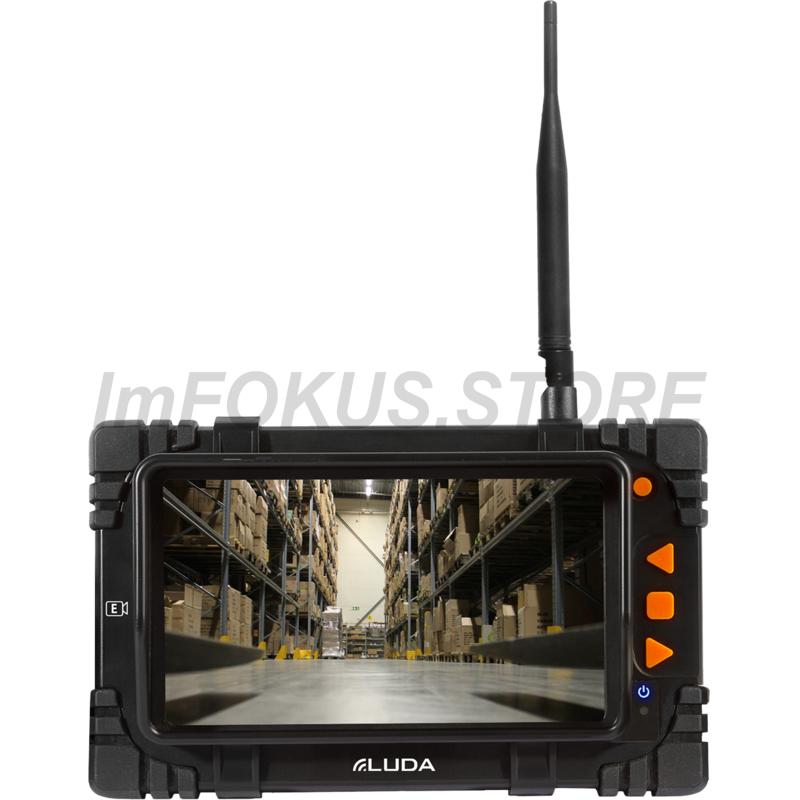

Technische DatenKamera • Auflösung: 1920 x 1080• Nachtsichtbereich: Bis zu 10 m• Horizontales Sichtfeld: 109°• Vertikales Sichtfeld: 58°• Diagonales Sichtfeld: 130°• Betriebsfrequenz: 2403-2478 MHz• Antenne: 3 dBi• Betriebstemperatur: - 20°C ~ 70°C• Vibrationsfestigkeit: 5.9G• IP-Klassifizierung: IP69K• Mikrofon: Ja• Spannungsversorgung: DC 10-32 V• Stromverbauch: Tag: 1,8-2,5 W / Nacht: 3,6 - 4,3 W• Ja, automatisch bei -10°C (+ 3 W)• Halterung: Kurze Halterung, mit Magnet• PowerBank enthalten: JaMonitor• Bildschirmgröße: 7"• Auflösung: 1024 x 60 (16:9)• Helligkeit des Monitors: 600cd/m²• Kontrastverhältnis: 700:1• Maximale Anzahl von Kameras: 4• Physische Tasten: Ja• Betriebsfrequenz: 2408-2478 MHz• Antenne: 5 dBi• Betriebstemperatur: - 20°C ~ 70°C• IP-Klassifizierung:• Lautsprecher: Ja• Spannungsversorgung: DC 10-32 V• Stromverbrauch: Max. 10 WZusatzinformationenLieferumfang:1x Monitor1x Kamera1x PowerBank 250001x Monitor-Sonnenschutzabdeckung1x Ladegerät für PowerBank1x Netzkabel der Kamera1x Kurze Kamerahalterung1x Hohe Kamerahalterung1x Antenne für Monitor1x Fächerförmiger Monitorständer1x Monitor-Wandhalterung1x Antenne für Kamera 1x Netzkabel für Monitor1x Adapter für 12-V-Monitor
ZusatzinformationenKameraOperating frequency:2408 - 2478 MHzOperating temperature:- 20°C - +70°CPower supply:10 - 32 VDCAntenna output power:20 dBmAntenna: 3 dBiCamera angle:70°IP classification:IP69KMax range line-of-sight:Up to 120 mVisible LED illumination:YesIR LED illumination:NoPower consumption:2-2.8 W

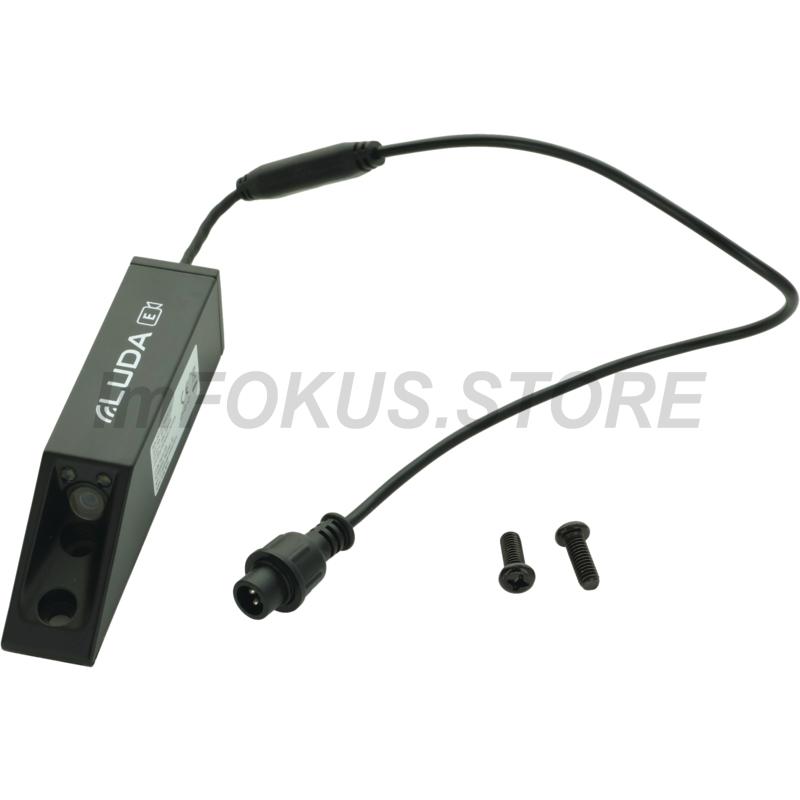

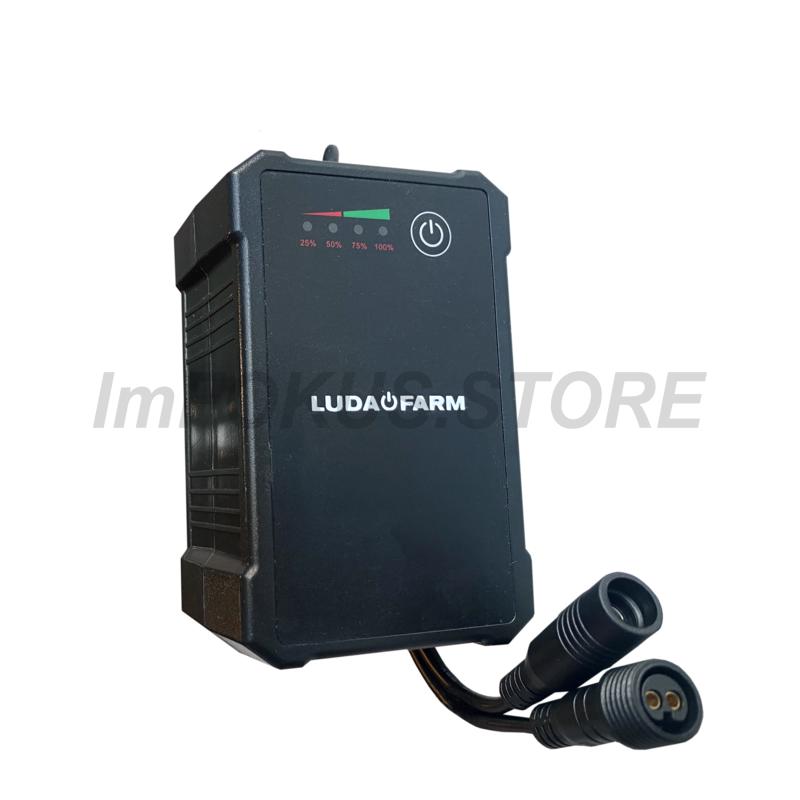

ZusatzinformationenBei ForkVision Pro handelt es sich um ein an der Gabel montiertes Kamerasystem für alle Anforderungen im Gabelstaplerbetrieb. Es verspricht konstante Leistung in anspruchsvollen Arbeitsumgebungen.ForkVision Pro ist eine erhebliche Verbesserung des jetzigen Modells ForkliftCam. Die Kamera ist deutlich kleiner, vielseitiger und kann einfacher installiert werden. Durch eine bessere Bildauflösung der Kamera erkennt der Bediener Details besser, das räumliche Navigieren wird erheblich erleichtert. Bei schlechten Lichtverhältnissen zeichnet sich ForkVision Pro durch eine stark verbesserte Nachtsichtfähigkeit aus, was für einen reibungslosen Betrieb unabhängig von der Beleuchtung sorgt.Aufgrund ihrer geringen Größe, dem integrierten Magneten und der internen Antenne kann die Kamera mühelose auf einem Gabelstapler installiert und so positioniert werden, dass der Betrieb des Fahrzeugs nicht beeinträchtigt wird. Über die mitgelieferte PowerBank 25000 wird die Kamera mit Strom versorgt. Bei voller Ladung beträgt die Betriebszeit bis zu 32 Stunden.Die IP69K-Kamera ist für den Einsatz unter rauen Industriebedingungen ausgelegt und verträgt Vibrationen von bis zu 5,9 G, und durch der Schutzart IP65 der PowerBank 25000 ist das System insgesamt außergewöhnlich stabil.Sichtverbindung vorausgesetzt, überträgt die Kamera in einer Entfernung bis zu 120 Metern ein hochauflösendes Video auf den Monitor. Durch den Blickwinkel von 70 Grad wird die Umgebung breit abgedeckt. Der Bereich um die Gabelspitzen wird mit LEDs ausleuchtet, so dass die Sichtbarkeit auch bei schlechten Lichtverhältnissen gewährleistet ist.Der Monitor unterstützt bis zu vier Kameras. Durch seine 4-Kanal-Fähigkeit bietet er eine umfassende Ansicht und eine ideale Überwachung der Arbeitsumgebung. Durch den Anschluss weiterer Kameras, beispielsweise einer Rückfahrkamera, wird die Überwachung komplettiert. Durch die Split-Screen-Funktion des Monitors kann das Video von zwei Kameras gleichzeitig betrachtet werden. Das ermöglicht eine breitere Perspektive auf die Umgebung des Fahrzeugs.Durch den Anschluss an die 12-V-Batterie des Fahrzeugs wird der Monitor mit Strom versorgt. Um einen einfachen Wechsel des Monitors zwischen verschiedenen Fahrzeugen zu ermöglichen, kann er alternativ mit einem Adapter an eine Luda.Farm PowerBank (Adapter und zusätzliche PowerBank separat erhältlich) angeschlossen werden.Zwecks Dokumentation und Aufzeichnung verfügt der Monitor über einen SD-Kartensteckplatz (max. 128 GB) (SD-Karte nicht im Lieferumfang enthalten). Die Aufnahmefunktion unterstützt die geteilte Bildschirmansicht und ermöglicht es, das Filmmaterial des ausgewählten Kanals/der Kanäle aufzuzeichnen und auf der SD-Karte zu speichern.Lieferumfang:1 x Monitor „E“1 x ForkVision Pro-Kamera „E“1 x 3 m Stromkabel für Monitor1 x Monitor-Sonnenschutz1 x Antenne für Monitor1 x fächerförmiger Monitorständer1 x PowerBank 250001 x Ladegerät für PowerBankTechnische DatenKameraFrequenz: 2408 - 2478 MHzBetriebstemperatur: - 20°C - +70°CNennspannung: 10 - 32 VDCAntennen Ausgangsstärke: 20 dBmAntenne: 3 dBiKamera Blickwinkel: 70°IP Klassifikation: IP69KMaximale Reichweite des Signals: bis zu 120 mSichtbare LED-Beleuchtung: JaIR LED-Beleuchtung: NeinStromverbrauch: 2-2.8 WMonitorNennspannung: 10 - 32 VDCBildschirmgröße: 7"Stromverbrauch: Max 10 WAuflösung: 1024 x 600Bildformat: 16:9IP Klassifikation: IP30Betriebstemperatur: - 20°C to + 70°CAntenne: 5dBiAnzahl Kanäle: 4Latenzzeit: 130 msSpeicher: Max 128 GBFunktion geteilter Bildschirm: JaAufnahmefunktion: JaSchleifenfunktion: Ja
Beschreibung Ein vielseitiges und flexibles Fahrzeugkamerasystem mit einer enorm großen Bandbreite an Einsatzmöglichkeiten Die MachineCam Mobility HD ist ein digitales Funk-Kamerasystem das Sie für all Ihre Fahrzeuge und Maschinen einsetzen können. MachineCam Mobility HD Besitzer brauchen in der Regel keine weiteren Fahrzeug- und Maschinenkameras. Dieses Kamerasystem ist eine All-in-One Lösung für den gesamten Bedarf in dem Bereich auf Ihrem Hof! Das MachineCam Mobility HD System hat einen hochauflösenden Monitor welchen man einfach mit der mitgelieferten Saugnapfhalterung an der Windschutzscheibe befestigt. Der Monitor gibt einem einen hervorragenden Überblick beim Rückwärtsfahren und beim Ankuppeln / Installieren von Anhängern und Landwirtschaftsmaschinen. Platzieren Sie die Kamera dort wo Sie die beste Übersicht bei Arbeitsprozessen haben wie z.B. beim Ballen pressen, bei der Kartoffelernte oder der Ernte mit dem Mähdrescher. -Ein Kamerasystem für alle Maschinen robuster Hartschalentransportkoffer im Lieferumfang enthalten die mitgelieferte aufladbare Powerbank liefert Strom für 15 Stunden Kameralaufzeit Kamera und PowerBank werden mit starken Magneten angebracht (40 kg Haltekraft) -Installation und Umsetzen des Systems von Maschine zu Maschine in einer Minute -störungsfreies digitales Video – digitale Funk-Technologie die funktioniert -Nachtschicht bis zu 10 Meter -robustes Design und wassergeschützte Kamera (IP69) Inhalt: • Kamera (HD) • 7‘‘ Monitor (HD) • USB-Stromkabel • 12V CIG-Adapter Stromkabel • Monitorhalterung • Powerbank • Ladegerät für die Powerbank • Direktstromkabel für die Kamera • Schnellinstallationsguide Systemtyp 2.4 GHZ wireless Sender/Empfänger Kamera Betriebsfrequenz: 2400 – 2483.5 MHz Haltekraft Magnetfuss der Kamera: 40 kgs Sensor: Color CMOS Auflösung: 720 p Maximale Ausgangsleistung: 22 dBm Maximale Übertragungsreichweite: bis zu 100 Meter Betriebstemperatur: - 20 bis + 70°C IP Schutzklasse Kamera: IP69K Minimum Lichtbedarf: 0,1 Lux Nachtsicht: bis zu 10 Meter Bildwinkel: 110 Grad Stromversorgung: 12 V – 32 VDC Stromverbrauch: 2 W Abmessungen (L x B x T): 10 cm x 8 cm x 9 cm Gewicht: 397 g Monitor Betriebsfrequenz: 2.400 – 2483.5 MHz Bildschirmdiagonale: 7“ Zoll Latenz: 100 ms Bildfrequenz: 30 Bilder/Sekunde Betriebstemperatur: -20 bis +70°C Helligkeit: 450 cd/m2 Auflösung: 1024 x 600 Stromversorgung: 5 V – 32 VDC Stromverbrauch: 2,5 W Abmessungen (L x B x T): 22,5 cm x 14 cm x 6,1 cm Gewicht: 400 g Powerbank 8700 IP Schutzklasse: IP69K Eingangsspannung: 5-16 V Ausgangsspannung: 12 / 1,2 A (max.) Betriebstemperatur: -20 bis +60°C Batteriekapazität 8700 mAh, 3,6 V Ladezeit 0 auf 100 Prozent: ca. 4 Stunden Abmessungen (L x B x T): 10,05 cm x 6,45 cm x 4,07 cm Gewicht: 400 g Ladegerät für die Powerbank: 220-240 V / 12 V Laufzeit der Kamera bei voller Powerbank: ca. 15 Std.

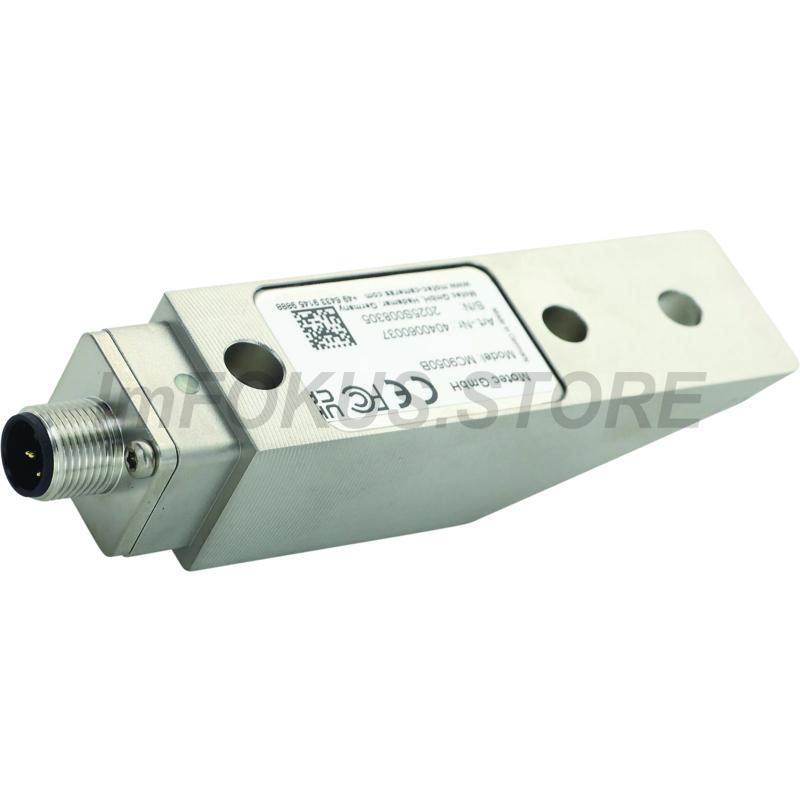

Technische Daten• Gehäuseschutzklasse: IP69K• Schockfestigkeit: 100g / 11ms / 3 Achsen à 6x / halbsinus, 40g / 6ms / 3 Achsen à 100x / halbsinus • Vibrationsfestigkeit: 10g / 3 Achsen à 2h / sinus, 1g / 3 Achsen à 30min / Rauschen• Gehäuse: Edelstahl• Bildwinkel horizontal / vertikal: 50° (MC9050)• Lichtstärke min.: 0,2 lx• Auflösung: 640 (h) x 480 (v)• Videosignal: FBAS/ 1Vpp(30% Sync neg)/75Ohm• Bildwiederholfrequenz: 50 HzSpannungsversorgung: 12V DC +/- 10%• Stromaufnahme: 80 mA• Betriebstemperatur: -40°C...+80°C (<90% r.F.) • Lagertemperatur: -40°C...+85°C (<90% r.F.) • Videosystem: PAL• Gewicht: ca. 250 g• Anschlußstecker: M12

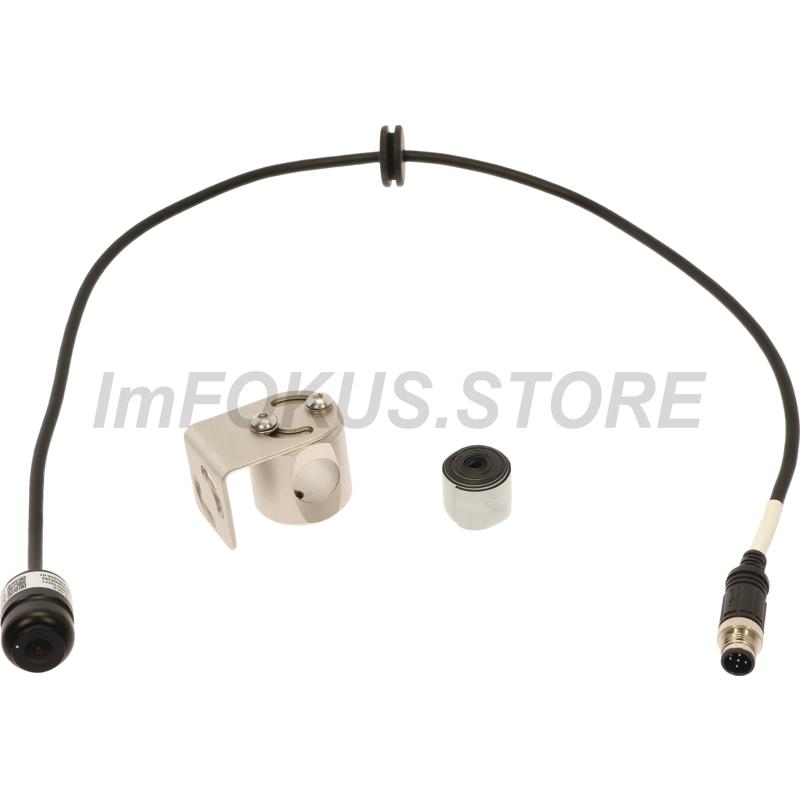

Technische DatenMotec Zinkenkamera mit 50 Grad Bildwinkel und M12 Stecker. Robustes Edelstahlgehäuse. Die Kamera wird mit einem 228 mm langen Vierkantrohr geliefert.BildsensorEnergieeffizienter Automotive-CMOS-Sensor (1/4“, 350.000 Pixel, aktive PAL-Auflösung H 640 × V 480) mit zahlreichen intelligenten Funktionen, wie automatischem Weißabgleich und automatischer Belichtungs- und Helligkeitssteuerung, Fehlererkennung und Pixelfehlerkorrektur, Flackerunterdrückung, hoher Dynamikumfang (73 dB), hohes S/N-Verhältnis (46 dB) und hohe Lichtempfindlichkeit (0,2 Lux); programmierbare Overlays verfügbarDarstellung30° und 50° horizontaler Bildwinkel, entspricht 38° und 60° diagonalem Bildwinkel (je nach Modell, weitere Bildwinkel auf Anfrage), fest gespiegelte Variante verfügbarGehäuseschutzartHochdruckreinigerdicht (IP69K) gemäß ISO 20653 und IEC 60529Spannungsversorgung12 V DC ±10%Elektromagnetische VerträglichkeitStörfester elektrischer Aufbau gemäß folgender Industrienormen: EN 61000 und EN 12895Betriebstemperatur-40 °C bis +80 °CLagertemperatur-40 °C bis +85 °CGehäuseRobustes Edelstahlgehäuse (VA 1.4305) für besondere Witterungsbeständigkeit FrontscheibeAus kratzresistenter SaphirscheibeMechanische BelastbarkeitBesonders stabiler mechanischer Aufbau speziell für Heavy-Duty Anwendungen, schock- und dauerschockfest bis zu 100 g, schwingfest bis zu 10 g gemäß DIN EN 60068LeistungsaufnahmeUmweltbewusste energieeffiziente Schaltung mit 0,5 WattGewicht0,3 kg

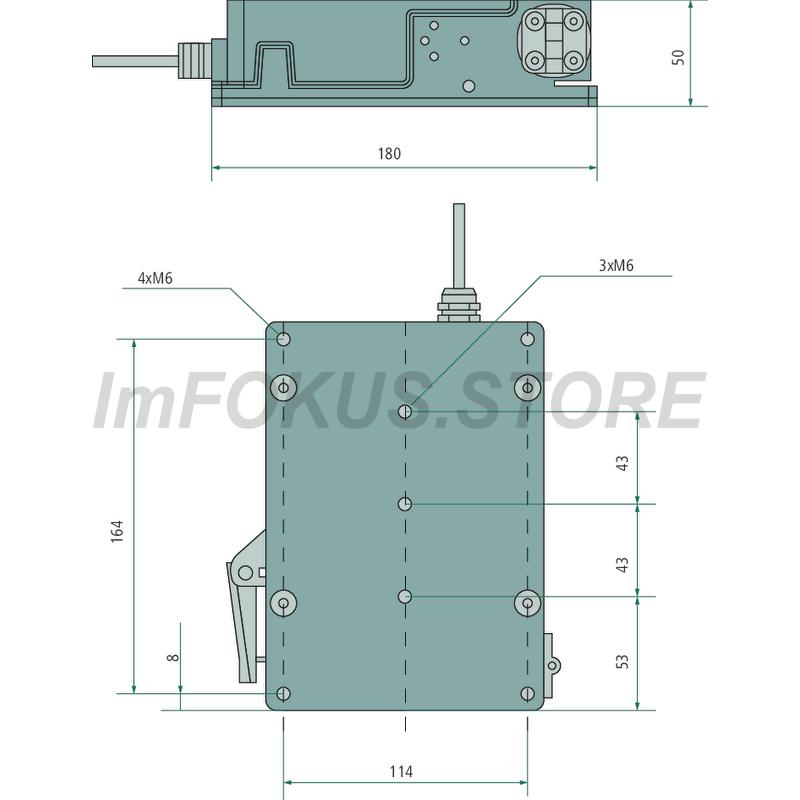

BemerkungenDie MAB2000 ist eine flexibel montierbare robuste und nutzfahrzeugtaugliche Akkubox für das digitale Motec Funksystem MVRD1100. Gleichzeitig kann sie auch als mobile externe Versorgung für alle Motec Kamerasysteme eingesetzt werdenTechnische DatenDie MAB2000 ist eine flexibel montierbare robuste und nutzfahrzeugtaugliche Akkubox für das digitale Motec Funksystem MVRD1100. Gleichzeitig kann sie auch als mobile externe Versorgung für alle Motec Kamerasysteme eingesetzt werden.▪ Automatisches Ein- und Ausschalten (verlängert die Akkulaufzeit um ein Vielfaches)▪ Automatisches Abschalten nach ca. 5 min Stillstand▪ Robustes Aluminiumgehäuse eloxiert und lackiert für besondere Witterungsbeständigkeit▪ Hochdruck- und Dampfstrahl-geschützt durch Gehäuseschutzart IP68 und IP69K▪ Flexible Montagepositionen für Funksysteme, Kameras, Spannverschlüsse und Halterungen auf dem GehäuseAkkugehäuse▪ Robustes Aluminiumgehäuse eloxiert und lackiert für besondere Witterungsbeständigkeit, korrosions- und salznebelbeständig nach DIN 60068, beständig gegen extreme Sonneneinstrahlung (UV-beständig nach DIN 75220), säure- und chemikalienbeständig gemäß Testplan▪ Gehäuseschutzart IP68/69K▪ Kabellänge 300 mm (M12 Connector female)Akku▪ Betriebsspannung 9 V...12,6 V DC▪ Ladespannung 12,6 V DC▪ Akkuspannung nominal 10,8 V DC▪ Kapazität 7.800 mAh/Li-Ion Akku▪ Stromausgabe Begrenzt auf 1,5 A▪ Lagertemperatur -20 °C...+60 °C▪ Betriebstemperatur -30 °C...+60 °C▪ Laufzeit > 28 h bei mindestens +15 °C▪ Ladezeit 3...5 Stundenbestehend aus1x MAB2000 HEAVY-DUTY AKKUBOX1x MAB1000-Akku (Li-Ion-Akku)
Technische DatenOb als Seitenraum-, Spiegelersatzkamera oder zur Überwachung von Arbeitsbereichen – die Kameras der MC7000-Serie sind durch die kompakte Bauform vielseitig einsetzbar. Das stabile und wetterfeste Gehäuse aus Edelstahl ermöglicht den Einsatz unter schwierigsten Bedingungen.Bildsensor:• Energieeffizienter-Automotive-CMOS-Sensor (1/4",1.3 Megapixel mit zahlreichen intelligenten Funktionen, wie automatischem Weißabgleich und automatischer Belichtungs- und Helligkeitssteuerung, Fehlererkennung und Pixelfehlerkorrektur, Flacker-unterdrückung, hoher Dynamikumfang (75 dB), hohes S/N-Verhältnis (46 dB) und hohe Lichtempfindlichkeit (< 0,2 Lux)Gehäuse:Robustes Edelstahlgehäuse für besondere Witterungsbeständigkeit, korrosions- und salznebelbeständig nach DIN 60068, beständig gegen extreme Sonneneinstrahlung (UV-beständig nach DIN 75220), säure- und chemikalienbeständig gemäß TestplanAnschlusstecker:0,7 m mit angespritztem, wasserdichtem M12/5 pol Stecker

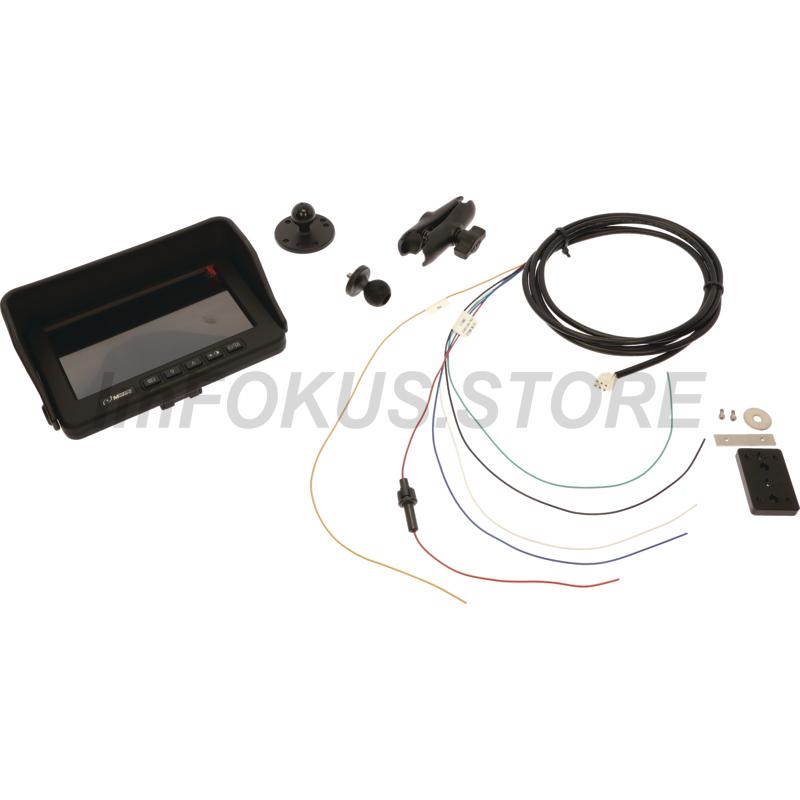

Technische Daten• Gehäuseschutzart:IP30• Hintergrundbeleuchtung:Typisch 500 cd/m²• Bilddiagonale:17,8 cm (7“/16:9)• Auflösung:H 800 x 3 (RGB) x V 480 Pixel• Videoeingänge:3• Kontrastverhältnis:800 (0°)• Betrachtungswinkel:H 120°/V 100° (CR ≥ 10)• Videosignal:FBAS (CVBS)• Videosystem:PAL/NTSC• Signaleingang:1 Vpp (30 % Sync neg)/75 Ω• Spannungsversorgung:9…60 V DC• Sicherung:5 A/250 V AC IEC 60127-2• Stromaufnahme (ohne Kameras):560 mA...120 mA• Leistungsaufnahme:26 W• Betriebstemperatur:-30 °C…+80 °C• Lagertemperatur:-30 °C…+80 °C• Gewicht:0,6 kg inkl. Lichtschutzhaube
Technische DatenDie Kamera ist vielseitig einsetzbar. Ob als Seitenraumkamera oder zur Überwachung von Arbeitsbereichen innen und außen. Durch die separate Justierung der Linse kann sie vertikal, horizontal, schräg oder über Kopf montiert werden. Die Edelstahlhalterung garantiert eine erhöhte Beständigkeit gegen Stöße, Korrosion und Säuren.• Moderne Bildelektronik (CMOS-Bildsensor)• Hohe Schock- und Vibrationsfestigkeit• Schnelle Umgebungslichtadaption• Scharfe und kontrastreiche Bilder• Höchste Schutzklasse IP69K
Anschlussart• A: Mini DIN M14x1 / 4p (male)• B: Mini DIN M14x1 / 4p (female)Technische Daten• Kabeltyp: MKW
Details• Der Topline Laser ist eine visuelle Hilfe für eine schnellere Beladung von Paletten bzw. Ladung.• Er ist für alle Arten von Gabelstaplern geeignet und hat einen robusten Metallkörper, der auch starken Stößen widerstehen kann.• Die Installation dauert nur 30 Sekunden und ist ohne speziellem Werkzeug möglich.• Der Topline Laser hat eine gute Sichtbarkeit bei Tageslicht. • Er verfügt über eine automatische Abschaltung nach 2 Minuten (ohne Vibration) und ist für eine Arbeitstemperatur von +10 bis +40 °C ausgelegt. Im Lieferumfang enthalten:1x Topline Laser, 2x Akku, 1x Akku-Ladegerät, 1x BenutzerhandbuchDetails• Der Topline Laser ist eine visuelle Hilfe für eine schnellere Beladung von Paletten bzw. Ladung.• Er ist für alle Arten von Gabelstaplern geeignet und hat einen robusten Metallkörper, der auch starken Stößen widerstehen kann.• Die Installation dauert nur 30 Sekunden und ist ohne speziellem Werkzeug möglich.• Der Topline Laser hat eine gute Sichtbarkeit bei Tageslicht. • Eingeschaltet wird er durch Vibrationen.• Er verfügt über eine automatische Abschaltung nach 2 Minuten (ohne Vibration) und ist für eine Arbeitstemperatur von +10 bis +40 °C ausgelegt. Im Lieferumfang enthalten:1x Topline Laser, 2x Akku, 1x Akku-Ladegerät, 1x BenutzerhandbuchDetails• Der Topline Laser ist eine visuelle Hilfe für eine schnellere Beladung von Paletten bzw. Ladung.• Er ist für alle Arten von Gabelstaplern geeignet und hat einen robusten Metallkörper, der auch starken Stößen widerstehen kann.• Die Installation dauert nur 30 Sekunden und ist ohne speziellem Werkzeug möglich.• Der Topline Laser hat eine gute Sichtbarkeit bei Tageslicht. • Eingeschaltet wird er durch die Fernbedienung.• Er verfügt über eine automatische Abschaltung nach 2 Minuten (ohne Vibration) und ist für eine Arbeitstemperatur von +10 bis +40 °C ausgelegt. Im Lieferumfang enthalten:1x Topline Laser, 2x Akku, 1x Akku-Ladegerät, 1x Fernbedienung, 1x Benutzerhandbuch
