FRÖTEK Level Indicator / Füllstandsanzeige

Kurzbeschreibung

Der Level Indicator ist ein Produkt, welches dazu bestimmt ist, den Akkumulatorenelektrolytstand von Blei-Säure-Akkumulatoren im Betrieb zu indizieren. Grundsätzlich besteht dieser aus einem Gehäuse mit optischer Meldevorrichtung , an dem ein langer, außen isolierter Bleistab derart angebracht ist, dass dieser durch einen Batteriedeckel gesteckt das Elektrolyt berührt. Des Weiteren sind am Gehäuse mindestens ein, je nach Variante aber mehrere Kabel zur Spanungsversorgung oder Signalübermittlung angeschlossen.

Zweckgemäße Verwendung und Installation

Der Level Indicator und seine Ausführung ist für den Einsatz auf Flüssigelektrolyt-Blei-Säure Akkumulatoren bestimmt. Er dient der Anzeige des Elektrolytfülltands in der Zelle. Dazu wird in die zu überwachende Zelle, fortan Pilotzelle genannt, eine d = 8 mm Öffnung verbracht, in die der Level Indicator mit zuvor wunschgemäß gekürzten Elektrode gesteckt wird. Der Spannungsabgriff mit Länge lneg ≈ 600 mm muss an einen Batterieverbinder mit U = 6 − 14 V negativerem Potential als der negative Pol der Pilotzelle angeschlossen werden. Handelt es sich um eine Ad-Variante, muss der zweite Spannungsabgriff mit kürzerem Kabel lpos ≈ 200 mm an den negativen1 Pol der Pilotzelle angeschlossen werden.

Funktionen und Eigenschaften

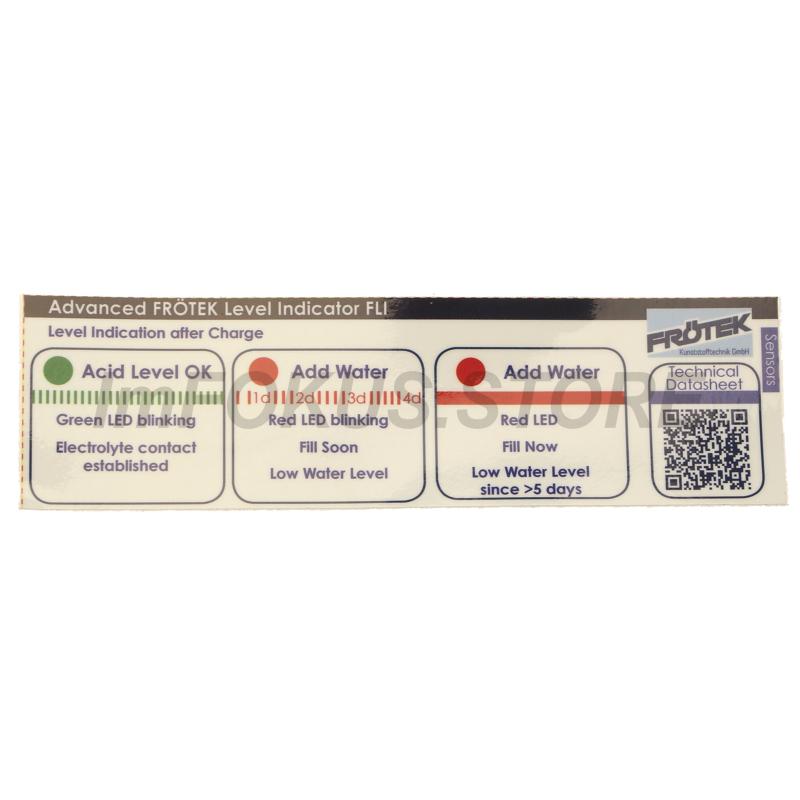

Grundfunktionen: Hat der Level Indicator Kontakt zum Elektrolyten, so blinkt dieser Grün. Hat er keinen Kontakt, so erlischt das Signal im Falle der basic-Variante, beziehungsweise wird ein rotes Blinksignal im Falle der Advanced Ad-Variante angezeigt.

Füllstandsverifikation: Vor jedem Aufblinken der LED führt der Level Indicator eine Füllstandsüberprüfung durch. Dazu versucht das Gerät für eine Zeit von rund t = 380 µs ein Prüfstrom von I ≈ 25 mA fließen zu lassen. Ist dies möglich, gilt der Kontakt zum Elektrolyt als gesichert; die grüne LED Sensoren blinkt. Anderenfalls erlischt die LED beziehungsweise blinkt rot. Mit diesem Programmschritt wird vermieden, dass Kriechströme zu Fehlanzeigen führen. Sollte ein Kontakt nur über Kriechströme vorliegen, so wird das Signal für einen zu niedrigen Elektrolytstand ausgegeben. Dies gilt auch für den basic Level Indicator, welcher bei Elektrolytstandmangel normalerweise nicht rot blinkt.

Schwapphysteresefunktion (Nur Ad-Varianten): Um ein allzu häufiges Umschalten des Ad-Level Indicators zu vermeiden, wird das Umschaltverhalten durch eine asymmetrische Umschaltverzögerung gedämpft:
• Grüne LED blinkt. Kontakt zum Elektrolyt reißt ab. Umschalten auf Rot nach 25-40 Sekunden
• Rote LED blinkt. Kontakt zum Elektrolyt tritt ein. Umschalten auf Grün nach 8-12 Sekunden

Wassermangeldaueranzeiger (Nur Ad-Varianten): Mit zunehmender Dauer des ununterbrochenem Zustands ohne Kontakt zum Elektrolyten blinkt die rote LED des Ad-Level Indicator schneller. Als Faustregel gilt: Pro Tag ein Hz Blinkfrequenz. Ab einer Zeit von rund 5 Tagen leuchtet der Ad-Level Indicator permanent rot.
