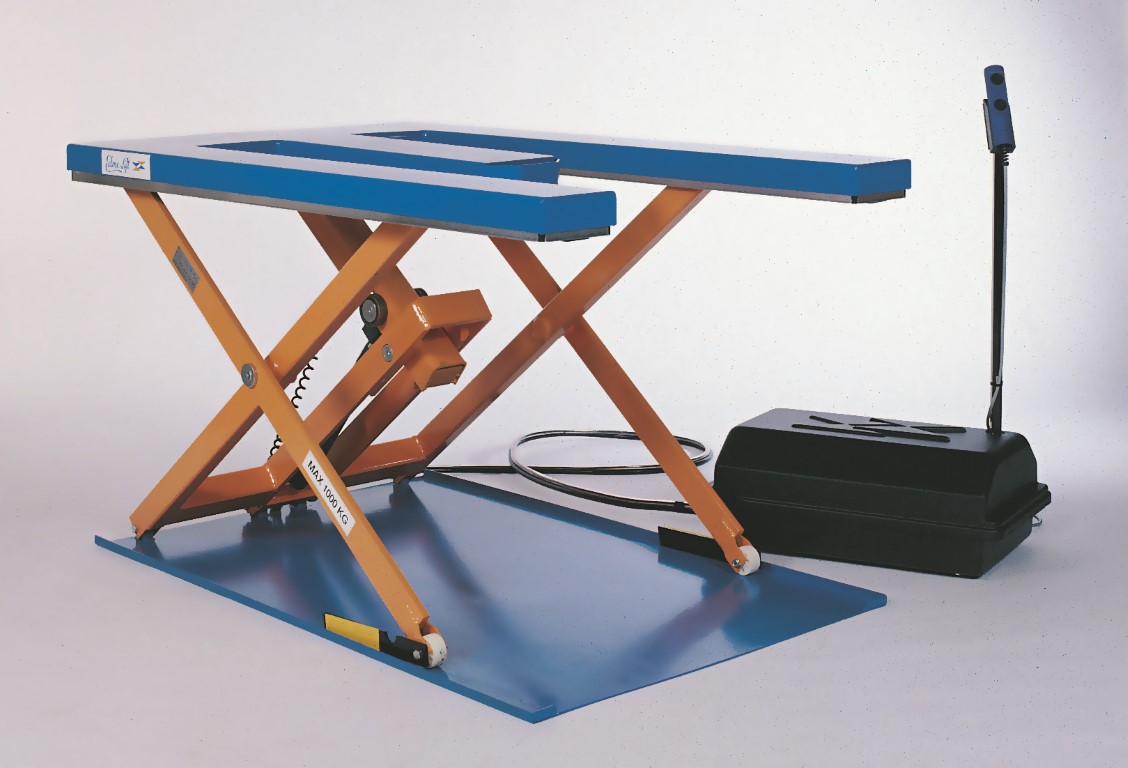

Flachhubtisch TUB 600

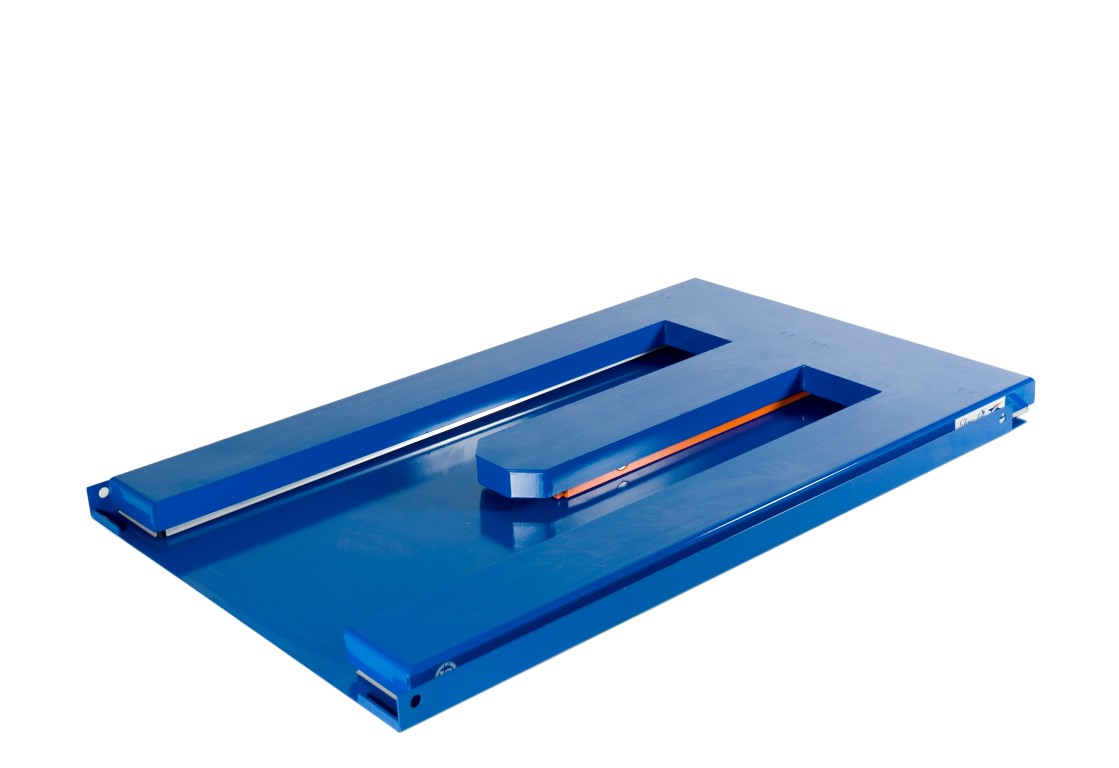

Flache Hubtische mit E-Plattform von EdmoLift sind im eingefahrenen Zustand nur 85 mm hoch, sodass keine Einbaugrube notwendig ist. Dies steigert die Flexibilität hinsichtlich möglicher Einsatzbereiche und senkt die Installationskosten.

Bisher hieß es immer, dass bei flachen Hubtischen ein Kompromiss aus Funktion und Konstruktion eingegangen wird, um eine extrem niedrige Bauhöhe zu erzielen. Wir machen keine Kompromisse mehr. EdmoLift liefert einen flachen Hubtisch, dessen Funktion der eines konventionellen Hubtisches ebenbürtig ist. Ein am Markt seit langem gehegter Wunsch, den EdmoLift durch konstruktives Umdenken erfüllt. Die Basis dafür legt die Produktion in einer eigenen Fertigungsanlage, die mit Laserhochtechnologie arbeitet.

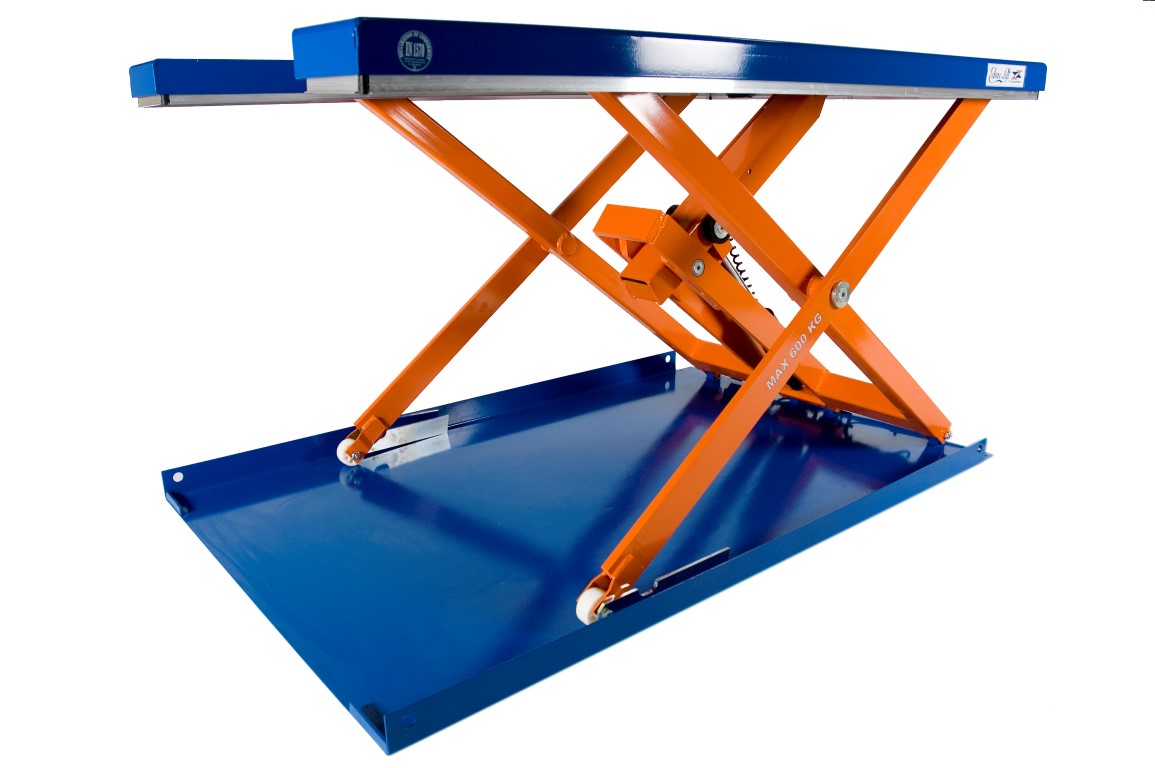

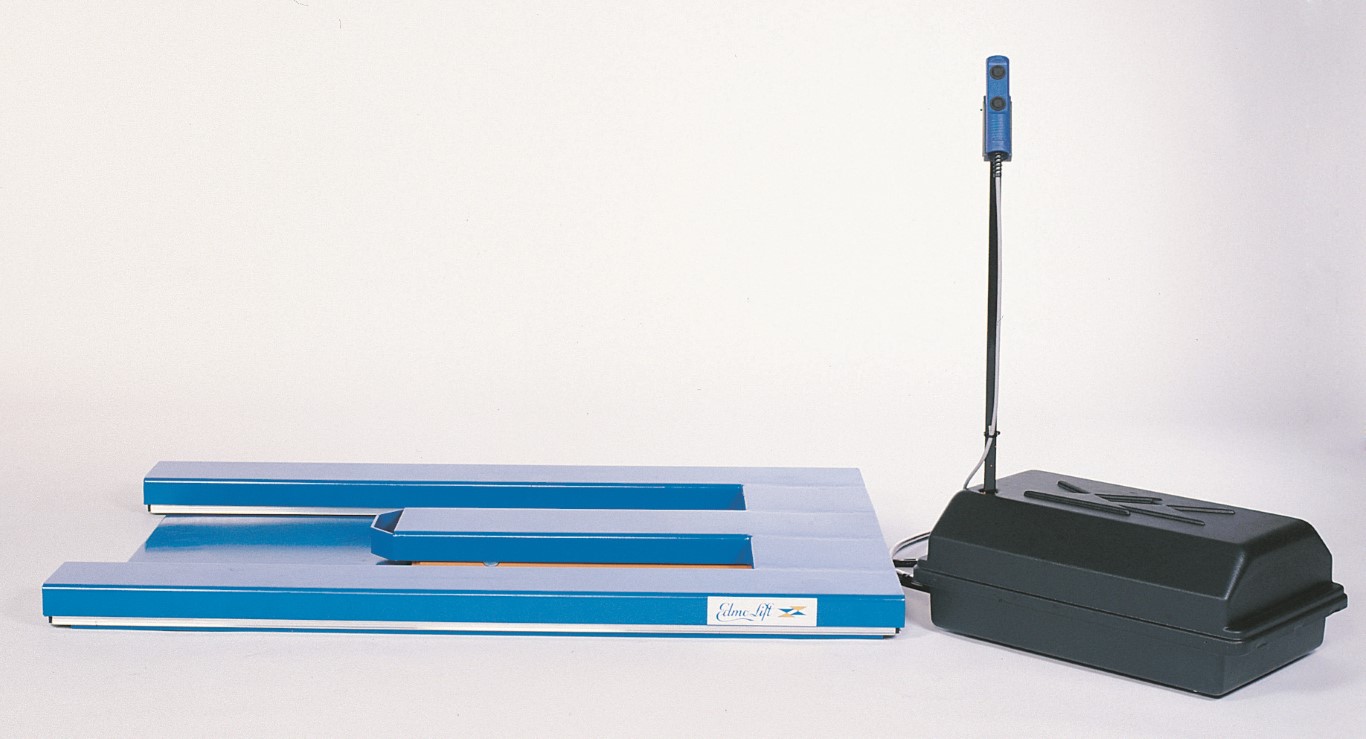

Der flache Hubtisch TUB 600 hat eine Plattform mit E-Ausnehmung für das Beladen mit Hubwagen ohne Grube oder Rampe. Die Gabeln des Hubwagens fahren zwischen die Außenschenkel der Hubtischplattform und stellen die Palette ab. Durch den zusätzlichen Mittelsteg erhält die Palette zusätzliche Standsicherheit auf der Plattform.

Der Scherenhubtisch ist in verschiedenen Farben verfügbar und kann mit verschiedenem Zubehör oder alternativen Steuerungen versehen werden, ganz nach Wunsch und Anforderung des Kunden. Für diese Produktgruppe gibt es beispielsweise folgendes Zubehör:
Transport- und Hebebügel, Fußschalter, Auffahrrampe, Endschalter und vieles mehr.

Mit dem Flachform-Hubtisch von EdmoLift hat das Bedienpersonal die Ware stets in der richtigen Arbeitshöhe und trägt zu einem ergonomischen Arbeitsplatz bei.
Niedrige und günstige Hubtische mit kurzer Lieferzeit aus europäischer Fertigung!

Produkteigenschaften vom Flachhubtisch für Hubwagenbeladung ohne Grube

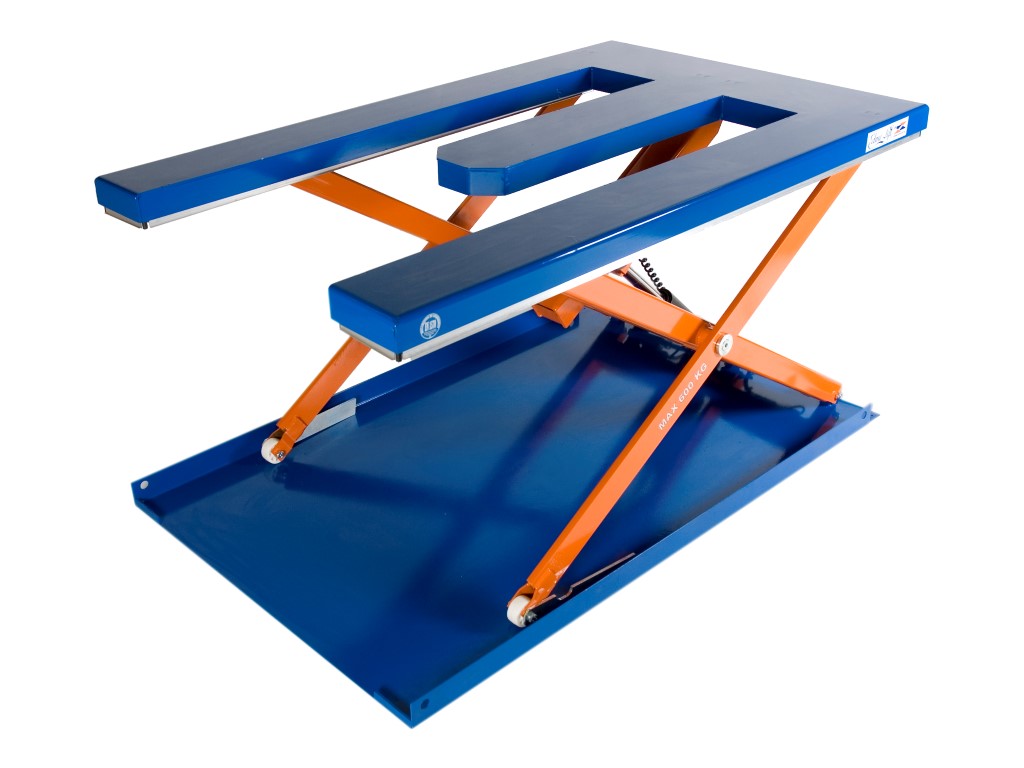

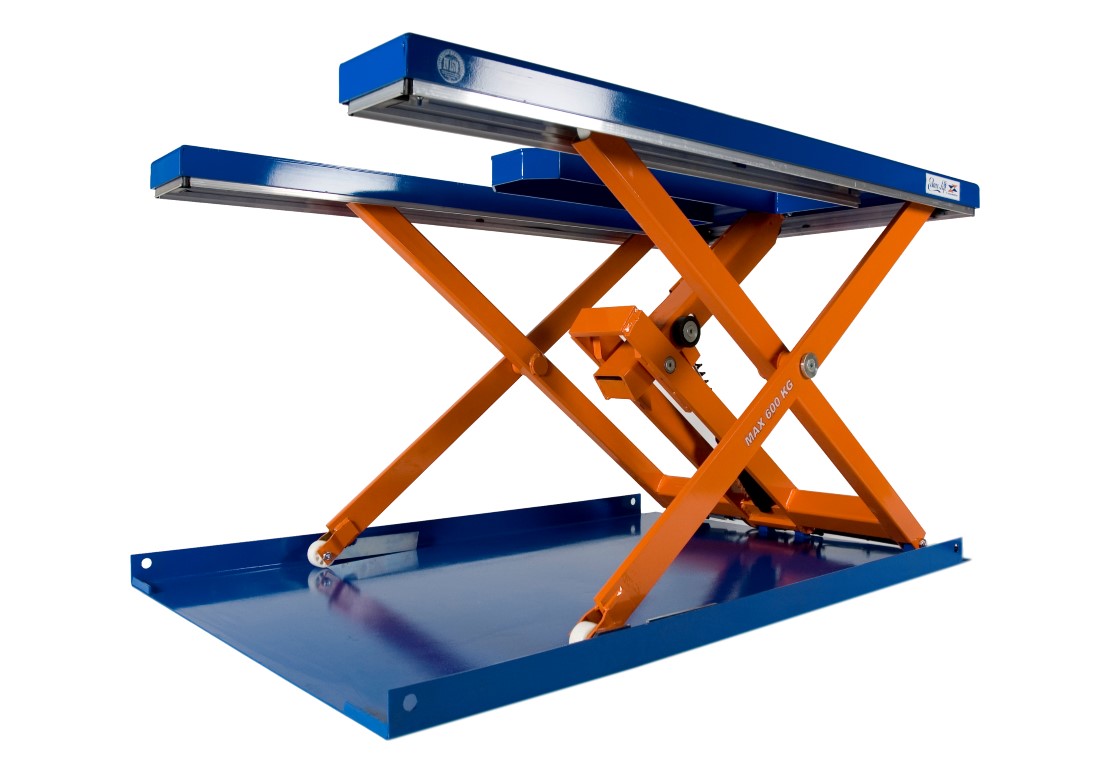

• Tragkraft 600 kg
• Plattformgröße 1450 x 900 mm mit E-Ausnehmung
• E-Form Hubtisch
• Neue Generation mit 100 mm kürzerer Tischplatte, jedoch mit 100 mm zusätzlicher Hubhöhe
• Schnellhub
• Hebeösen im Grundrahmen für reibungslosen Transport und Installation
• Entspricht EN 1570-1 - verfügt über die CE-Kennzeichnung
• 24 V DC-Steuerung und Bedienvorrichtungen mit Totmannschalter
• Elektrosystem gemäß IP54
• Klemmschutzabstand zwischen allen beweglichen Teilen
• Überlastschutz
• Einstellbarer, hochsensibler Schutzrahmen auf allen Seiten der Tischplatte
• Der Tisch verfügt über Sicherheitsventile sowie mechanische Sperren (selbsttätig bis zur Verriegelung) für Service- und Wartungsarbeiten
• Wartungsfreie Lager
• SPS-Steuerung für einfaches Anpassen an spezielle Anforderungen
• Betriebsanleitung in 20 verschiedenen Sprachen

Details vom E-Form Hubtisch mit geringer Bauhöhe

Konstruktion: Stabile und verwindungssteife Hubtischplattform
Zuschnitt und Bearbeitung durch Laser

Lackierung: Plattform und Grundrahmen in RAL 5005 Signalblau
Scheren oder bewegliche Teile in RAL 2010 Signalorange

Lagerung: Wartungsfreie Gleitlager in den Scheren.

Hydraulikzylinder: EdmoLift Plungerzylinder, Kolbenstangen verchromt

Steuerspannung: 24 VDC

Steuerung: EdmoLift UC-60-Steuerung mit programmierbaren Funktionen,
Schutzklasse IP 54

Bedienelement: EdmoLift Bedienelement für Heben und Senken des Hubtisches mit Totmann-Funktion,
Taster “AUF” - “AB” - Not-Aus mit Verriegelungsfunktion. Schutzklasse IP 65
Kabel für Bedienelement 3 Meter lang.

Sicherheit: Umlaufende Sicherheitsleiste mit Quittierfunktion,
mechanisches Rohrbruchventil im Zylinder,
elektromagnetisches Rohrbruchventil am Zylinder
Wartungsstützen, Überdruckventil, Konstantflussventil,
Senkgeschwindigkeit einstellbar
Konstruktion und Herstellung erfolgt nach EN 1570-1 (gültige EU-Norm)

Hubintensität unserer E-Form Scherenhubtische:
TUB/TCB: 3-4 Hübe/Stunde in 2-Schicht oder 4.000 Hübe/Jahr

Die angegebene Nennlast gilt für eine Last die gleichmäßig über die ganze Plattformfläche verteilt ist.
Gemäß EN 1570-1, Sicherheitsanforderungen an Hubtische, sind die Grundvoraussetzungen:
- 100% der Nennlast auf der ganzen Plattformfläche verteilt
- oder 50% der Nennlast auf der halben Länge der Plattform verteilt
- oder 33% der Nennlast auf der halben Breite der Plattform verteilt
