Flachhubtisch TCB 600
4.820,00 €
Sofort verfügbar, Lieferzeit: 8-9 Arbeitswochen
Produktinformationen "Flachhubtisch TCB 600"

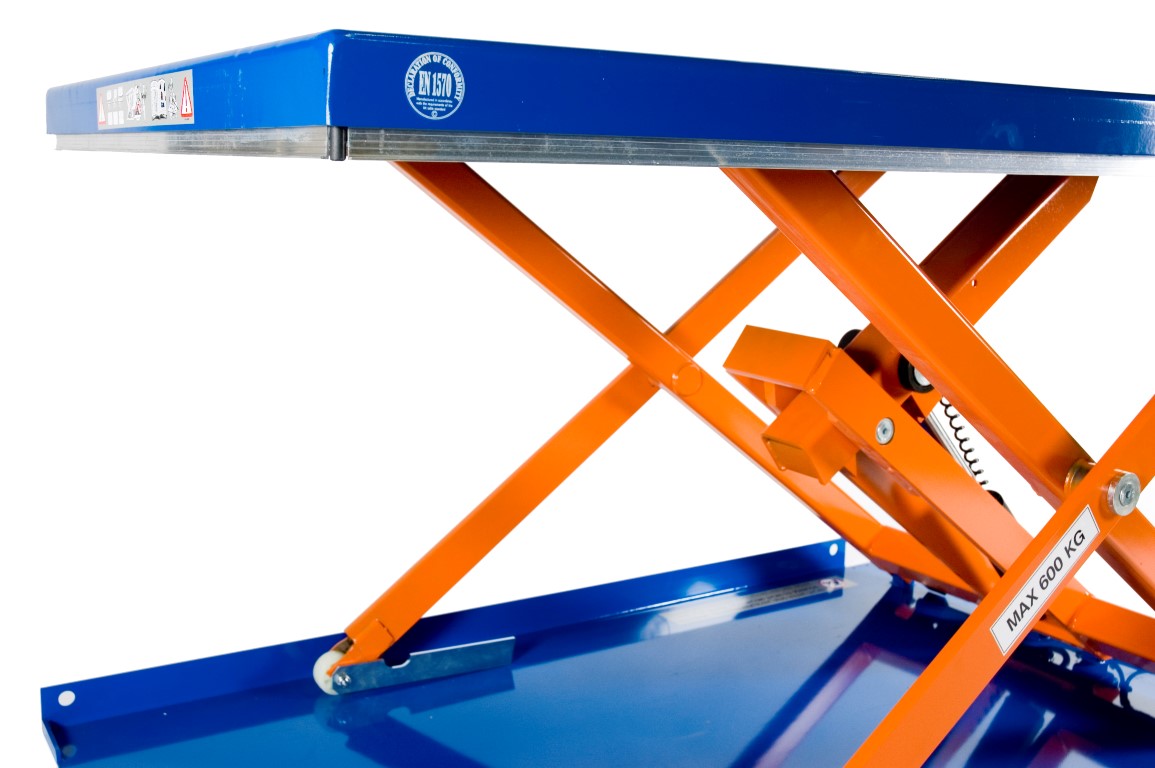

Flach-Hubtisch TCB 600 - Flacher Scherenhubtisch

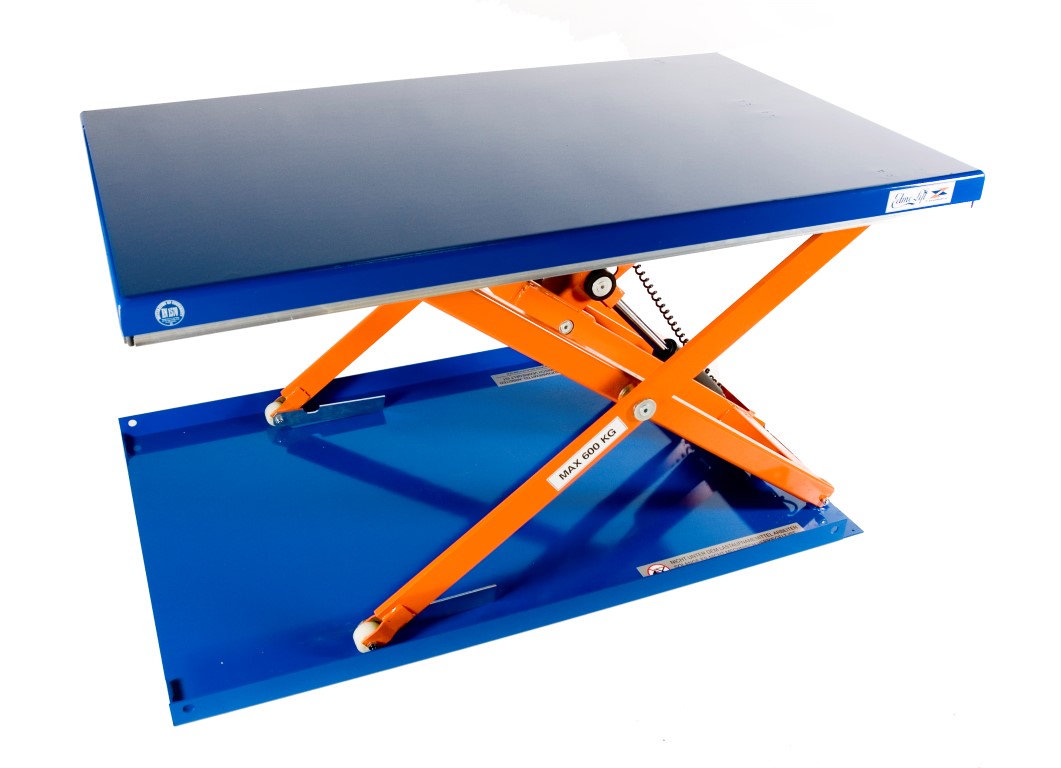

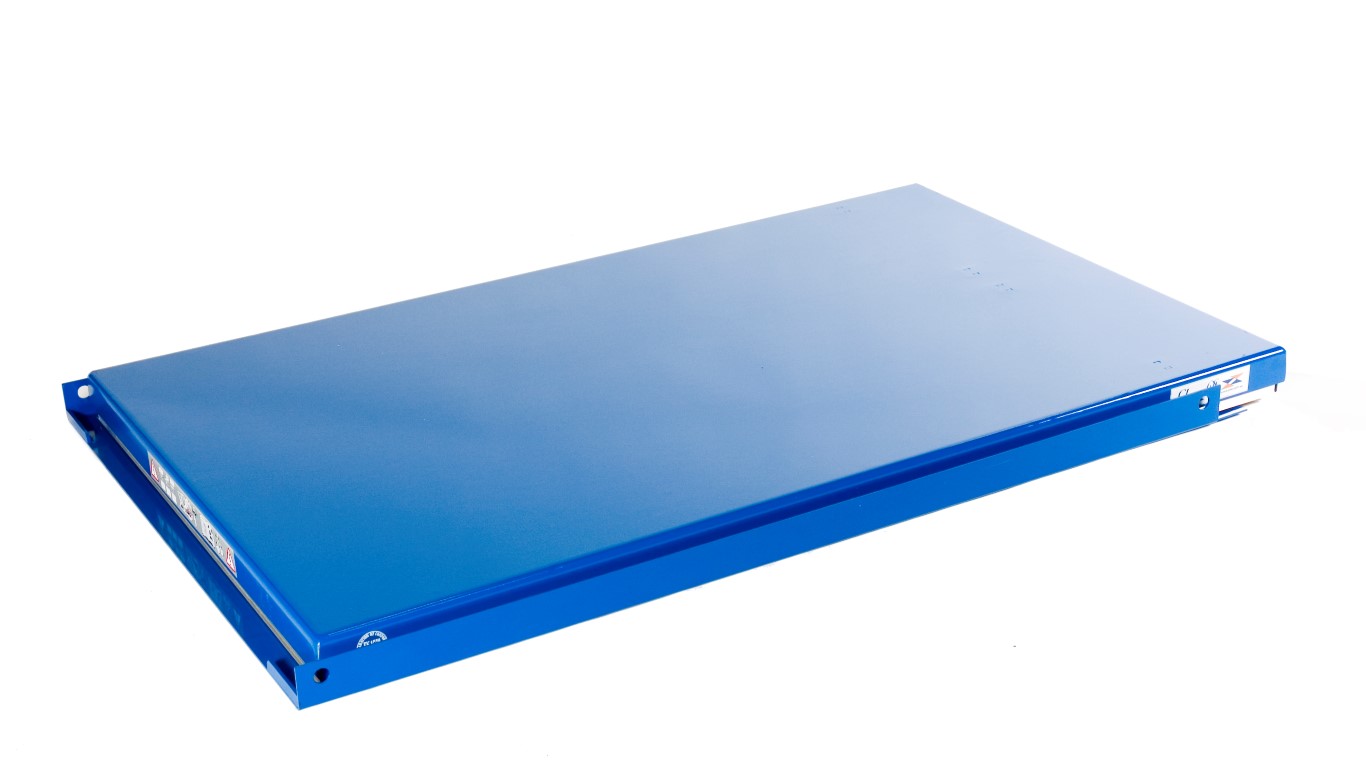

Flach-Hubtische von EdmoLift sind im eingefahrenen Zustand nur 80 mm hoch, sodass keine Einbaugrube notwendig ist. Dies steigert die Flexibilität hinsichtlich möglicher Einsatzbereiche und senkt die Installationskosten.
Bisher hieß es immer, dass bei Flach-Hubtischen ein Kompromiss aus Funktion und Konstruktion eingegangen wird, um eine extrem niedrige Bauhöhe zu erzielen. Wir machen keine Kompromisse mehr. EdmoLift liefert einen Flach-Hubtisch, dessen Funktion der eines konventionellen Hubtisches ebenbürtig ist. Ein am Markt seit langem gehegter Wunsch, den EdmoLift durch konstruktives Umdenken erfüllt. Die Basis dafür legt die Produktion in einer eigenen Fertigungsanlage, die mit Laserhochtechnologie arbeitet.

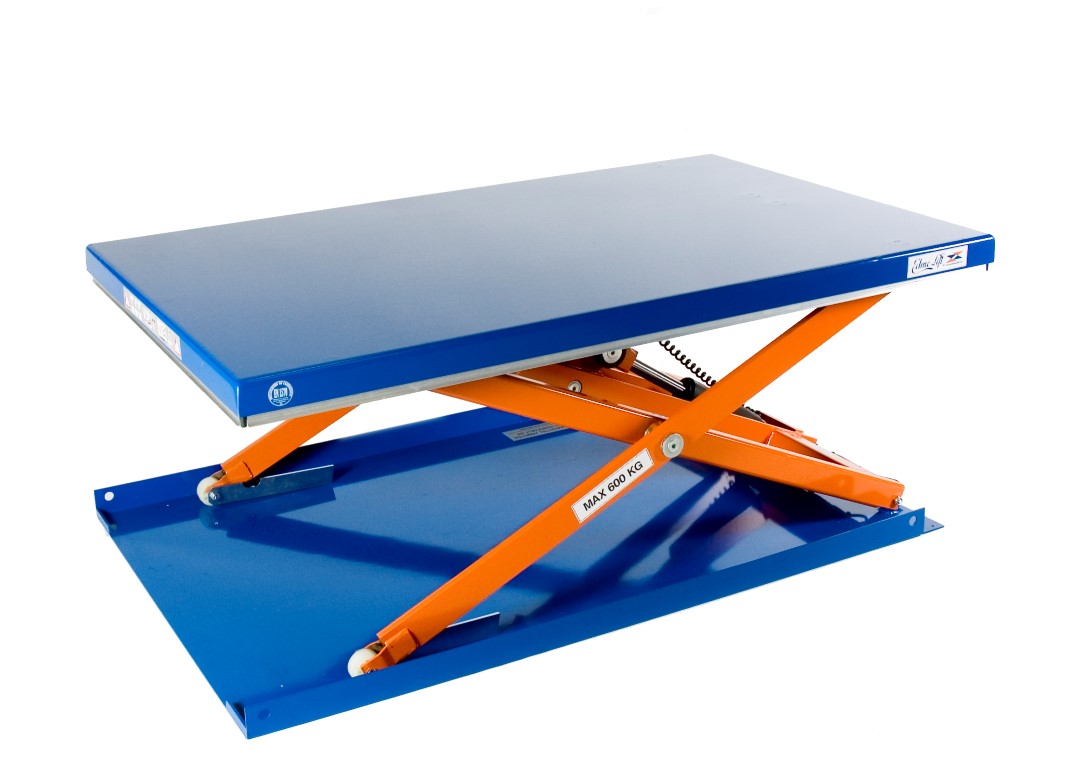

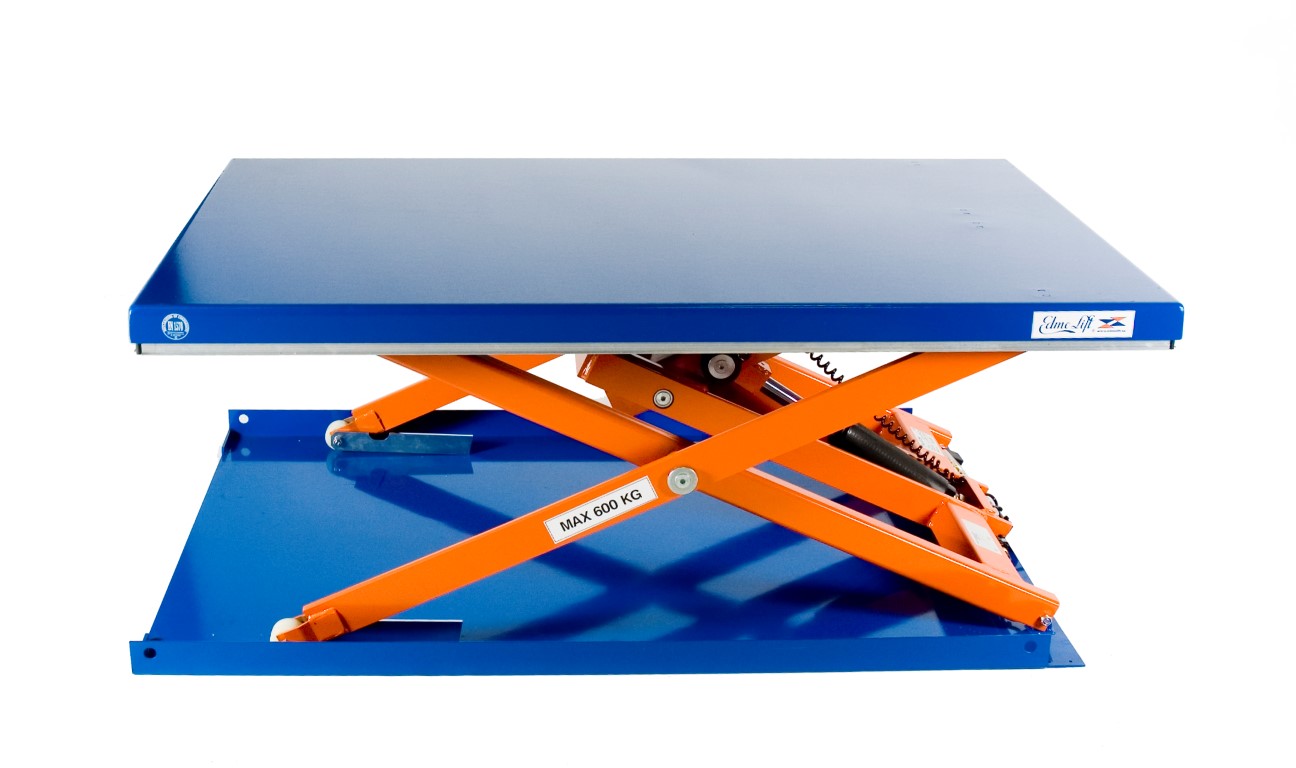

Der Flach-Hubtisch TCB 600 hat eine Tragkraft von 600 kg und eine Plattformgröße von 1500 x 900 mm. Die Bauhöhe ist sehr gering und beträgt nur 85mm in der unteren Hubstellung, somit ist ein Beladen mit Hubwagen ohne Einbaugrube möglich.
Der Scherenhubtisch ist in verschiedenen Farben verfügbar und kann mit verschiedenem Zubehör oder alternativen Steuerungen versehen werden, ganz nach Wunsch und Anforderung des Kunden. Für diese Produktgruppe gibt es beispielsweise folgendes Zubehör:

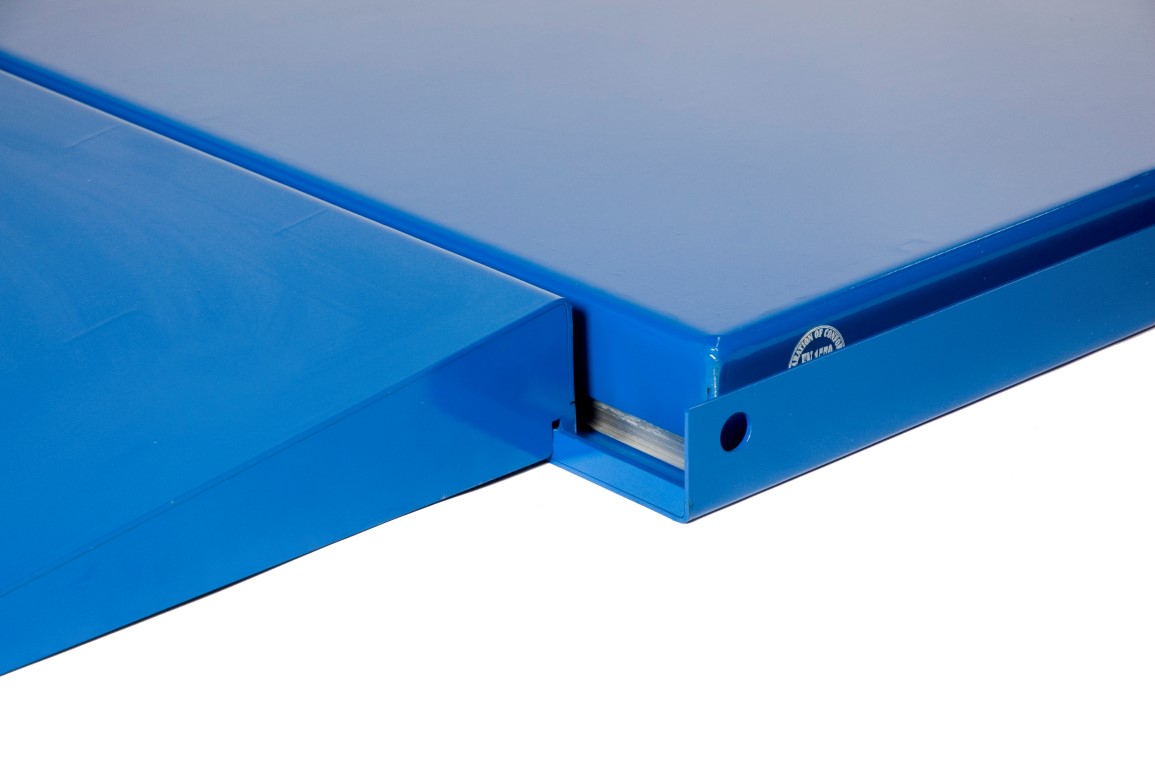

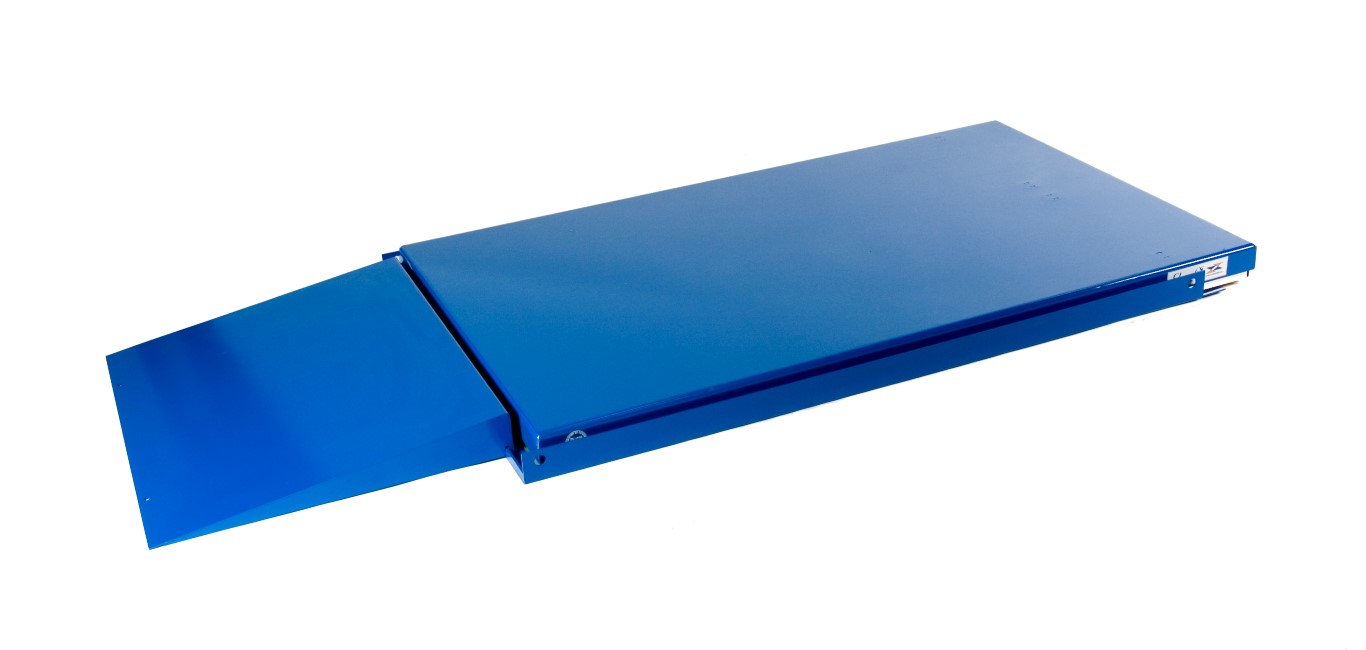

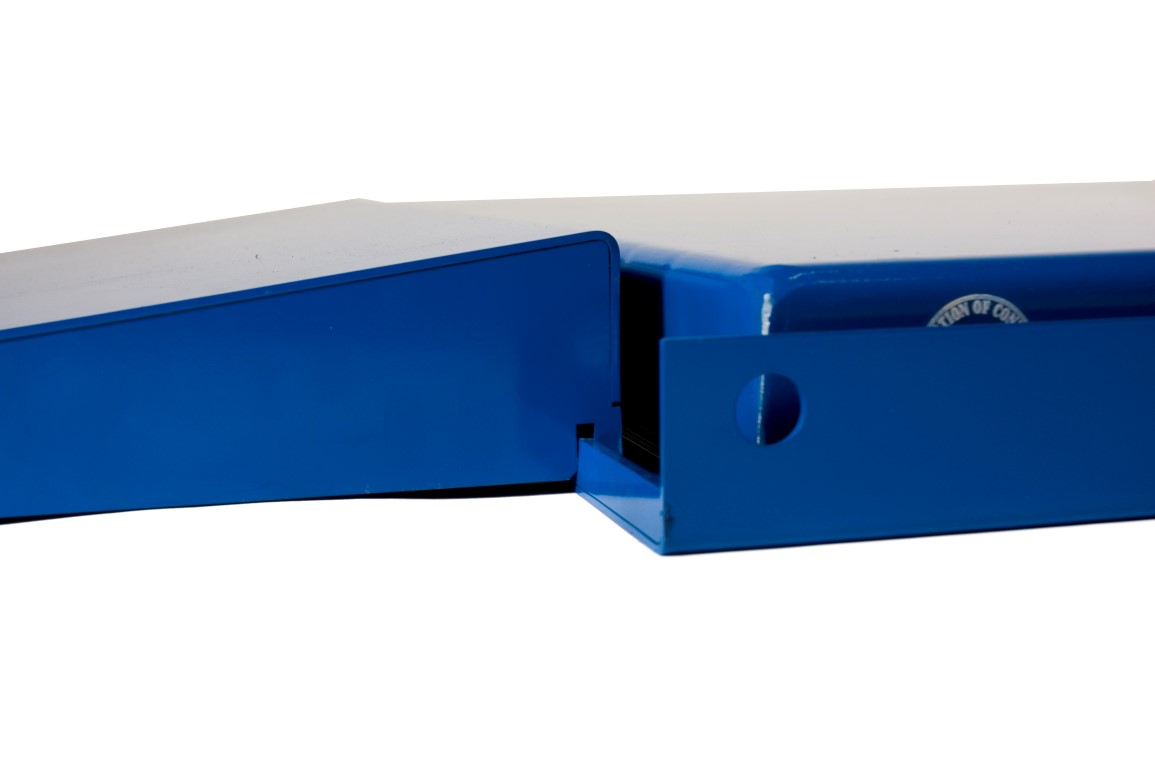

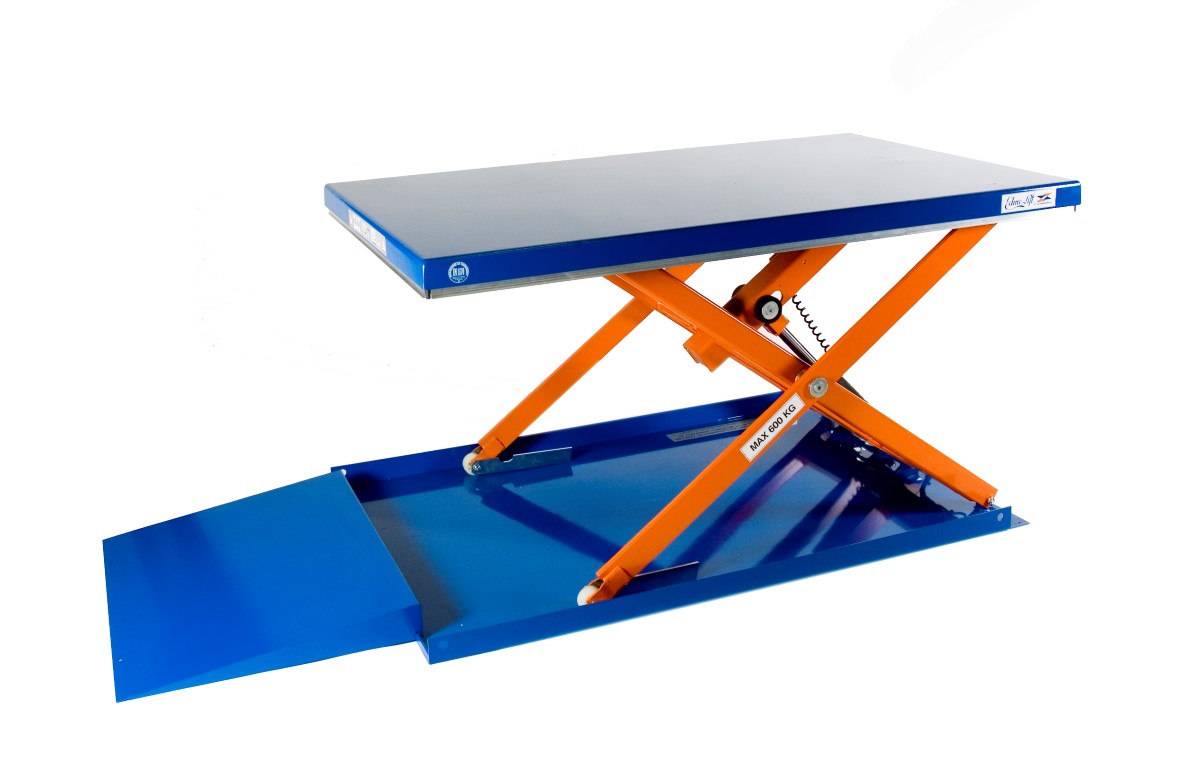

Transport- und Hebebügel, Fußschalter, Auffahrrampe, Endschalter und vieles mehr.
Mit dem Flachform-Hubtisch von EdmoLift hat das Bedienpersonal die Ware stets in der richtigen Arbeitshöhe und trägt zu einem ergonomischen Arbeitsplatz bei.
Niedrige und günstige Hubtische mit kurzer Lieferzeit aus europäischer Fertigung!
Produkteigenschaften vom Flach-Hubtisch TCB 600
- Tragkraft 600 kg
- Plattformgröße 1500 x 900 mm mit geschlossener Stahlplattform
- Bauhöhe nur 85 mm
- Hubbereich 85 - 800 mm
- Neue Generation mit 100 mm kürzerer Tischplatte, jedoch mit 100 mm zusätzlicher Hubhöhe
- Schnellhub
- Hebeösen im Grundrahmen für reibungslosen Transport und Installation
- Entspricht EN 1570-1 - verfügt über die CE-Kennzeichnung
- 24 V DC-Steuerung und Bedienvorrichtungen mit Totmannschalter
- Elektrosystem gemäß IP54
- Klemmschutzabstand zwischen allen beweglichen Teilen
- Überlastschutz
- Einstellbarer, hochsensibler Schutzrahmen auf allen Seiten der Tischplatte
- Der Tisch verfügt über Sicherheitsventile sowie mechanische Sperren (selbsttätig bis zur Verriegelung) für Service- und Wartungsarbeiten
- Wartungsfreie Lager
- SPS-Steuerung für einfaches Anpassen an spezielle Anforderungen
- Betriebsanleitung in 20 verschiedenen Sprachen
Details vom Flach-Hubtisch TCB 600 mit 600kg Tragkraft
Konstruktion: Stabile und verwindungssteife Hubtischplattform
Zuschnitt und Bearbeitung durch Laser
Lackierung: Plattform und Grundrahmen in RAL 5005 Signalblau
Scheren oder bewegliche Teile in RAL 2010 Signalorange

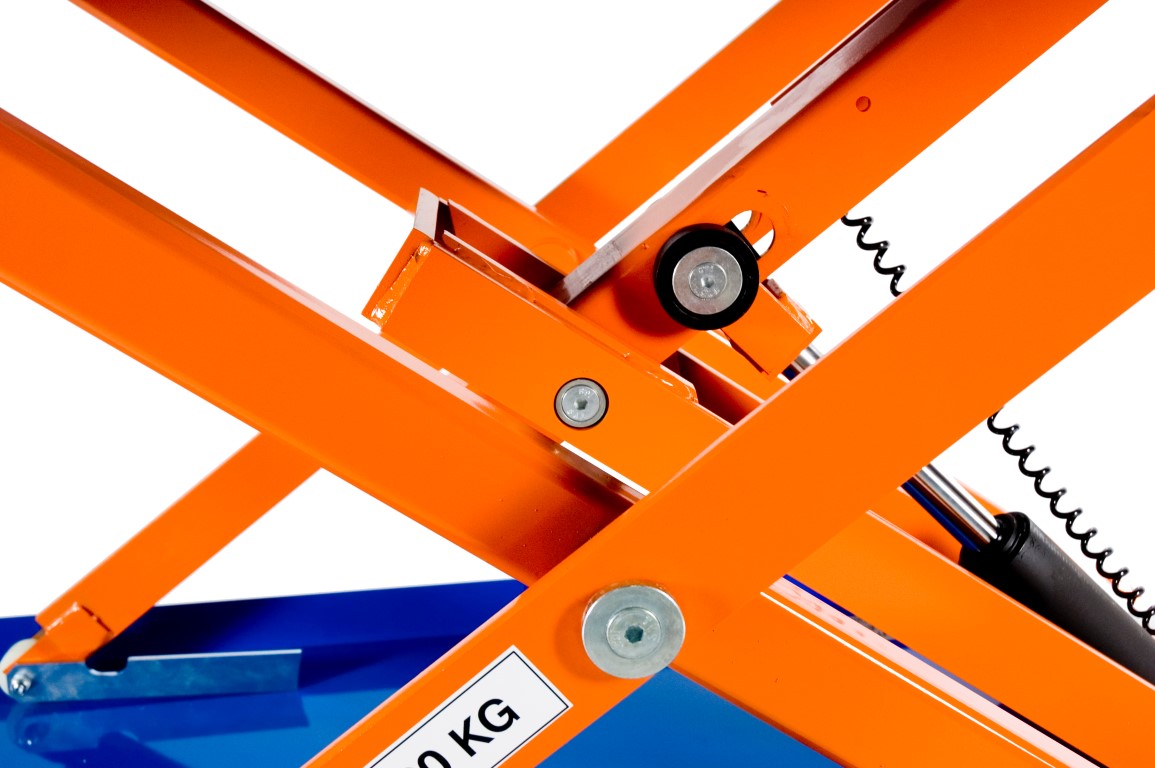

Lagerung: Wartungsfreie Gleitlager in den Scheren.

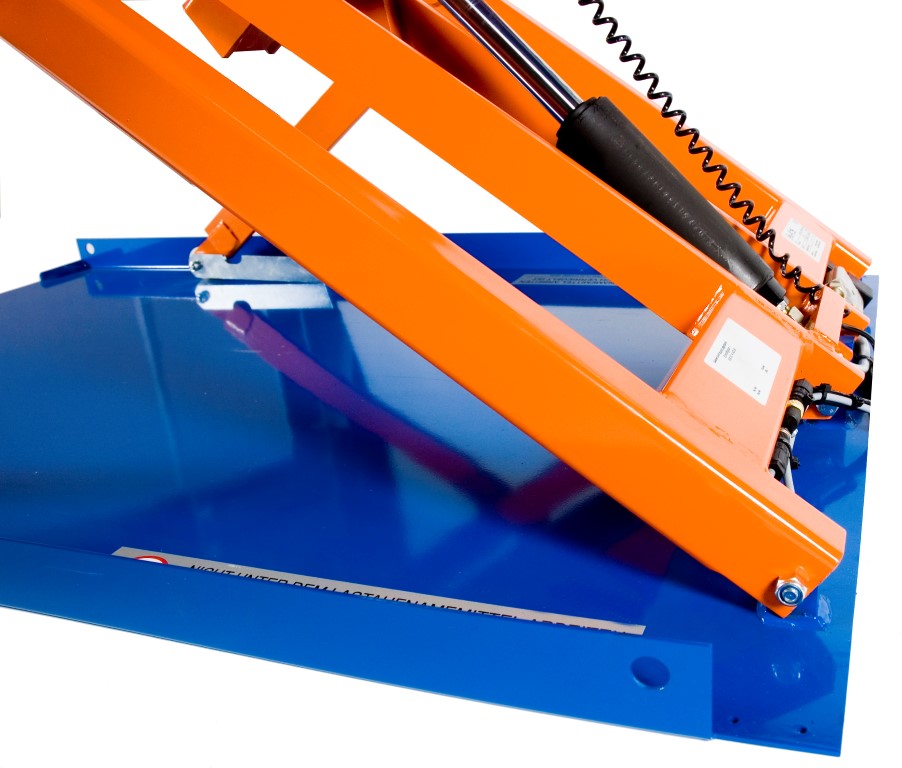

Hydraulikzylinder: EdmoLift Plungerzylinder, Kolbenstangen verchromt
Steuerspannung: 24 VDC
Steuerung: EdmoLift UC-60-Steuerung mit programmierbaren Funktionen,
Schutzklasse IP 54
Bedienelement: EdmoLift Bedienelement für Heben und Senken des Hubtisches mit Totmann-Funktion,
Taster “AUF” - “AB” - Not-Aus mit Verriegelungsfunktion. Schutzklasse IP 65
Kabel für Bedienelement 3 Meter lang.
Sicherheit: Umlaufende Sicherheitsleiste mit Quittierfunktion,
mechanisches Rohrbruchventil im Zylinder,
elektromagnetisches Rohrbruchventil am Zylinder
Wartungsstützen, Überdruckventil, Konstantflussventil,
Senkgeschwindigkeit einstellbar
Konstruktion und Herstellung erfolgt nach EN 1570-1 (gültige EU-Norm)
Hubintensität unserer Flach-Scherenhubtische:
TUB/TCB: 3-4 Hübe/Stunde in 2-Schicht oder 4.000 Hübe/Jahr
Die angegebene Nennlast gilt für eine Last die gleichmäßig über die ganze Plattformfläche verteilt ist.
Gemäß EN 1570-1, Sicherheitsanforderungen an Hubtische, sind die Grundvoraussetzungen:
- 100% der Nennlast auf der ganzen Plattformfläche verteilt
- oder 50% der Nennlast auf der halben Länge der Plattform verteilt
- oder 33% der Nennlast auf der halben Breite der Plattform verteilt
Eigenschaften:
| Farbe: | Blau/Orange |
|---|---|
| Ausführung: | stationär |
| Bauhöhe (min. Höhe): | 85 mm |
| Hub: | Elektrischer Hub |
| Hubhöhe (max. Höhe): | 800 mm |
| Hubtisch Modell: | TCB 600 |
| Hubzeit: | 13 sek. |
| Motorleistung: | 0,95 kW |
| Nutzhub (Verfahrweg): | 715 mm |
| Plattformbreite: | 900 mm |
| Plattformlänge: | 1500 mm |
| Tragkraft: | 600 kg |
| Gewicht: | 210 kg |
