Flachhubtisch CUB 1000
3.620,00 €
Sofort verfügbar, Lieferzeit: 3-6 Arbeitswochen
Produktinformationen "Flachhubtisch CUB 1000"

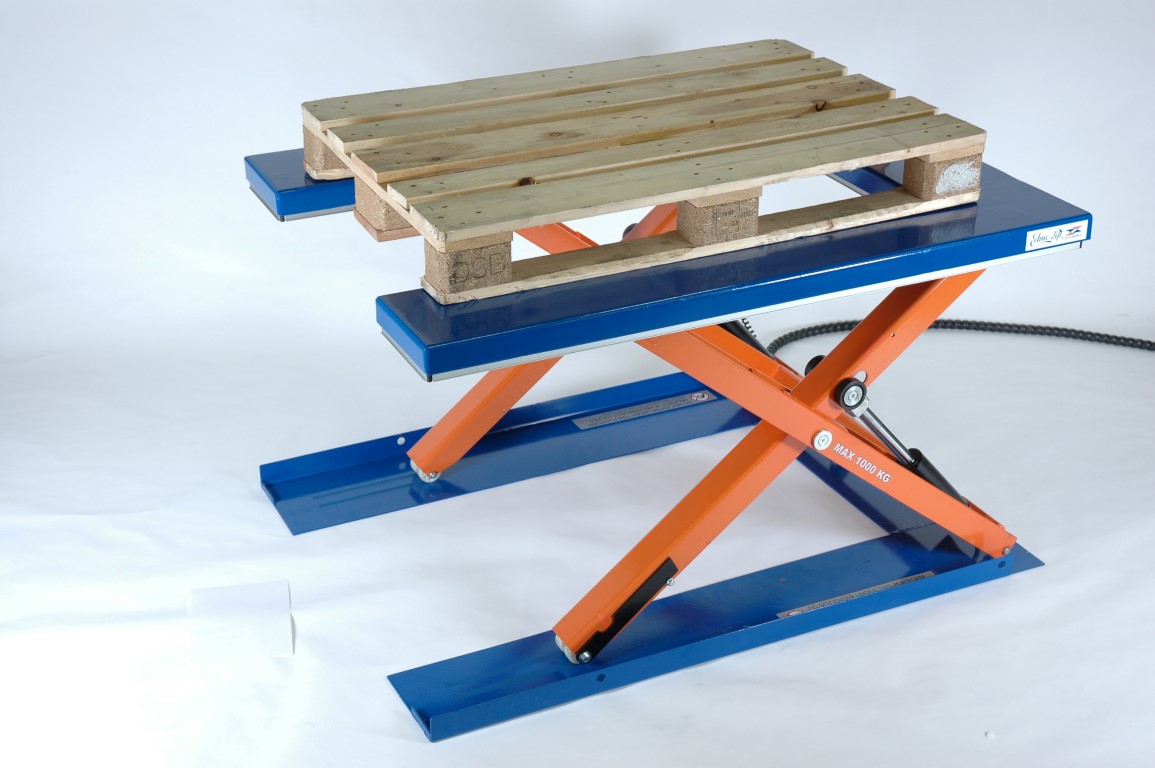

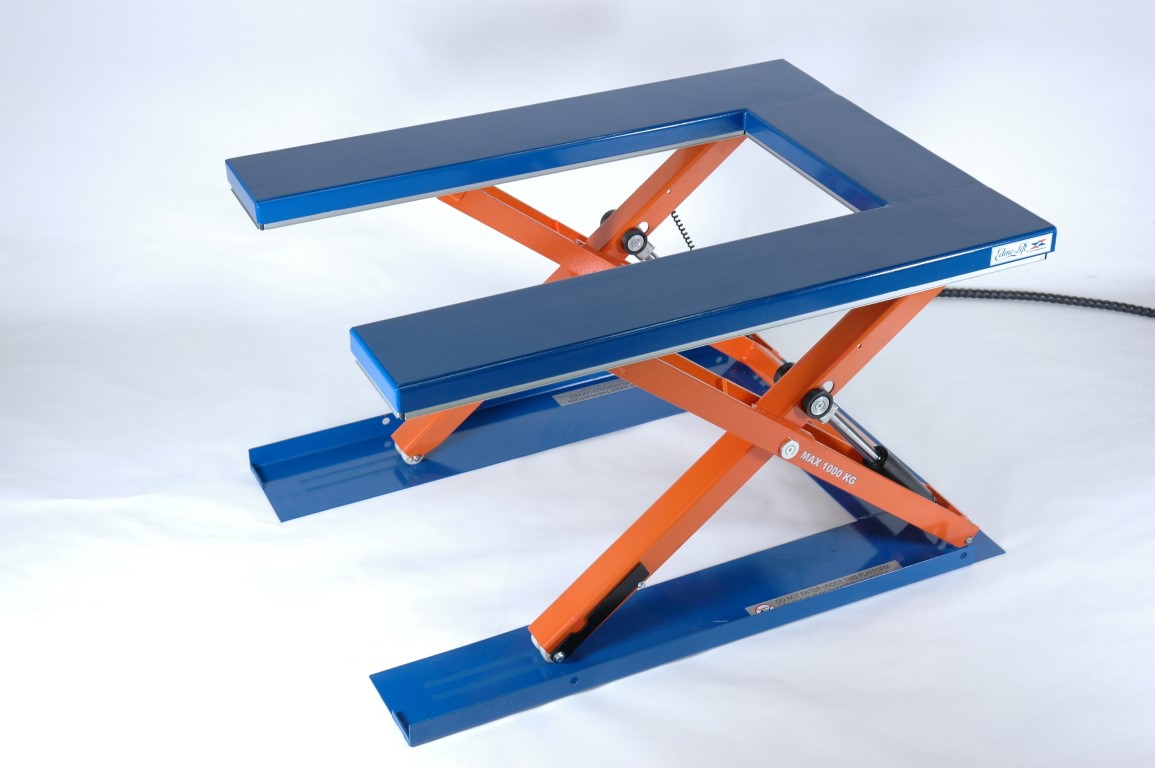

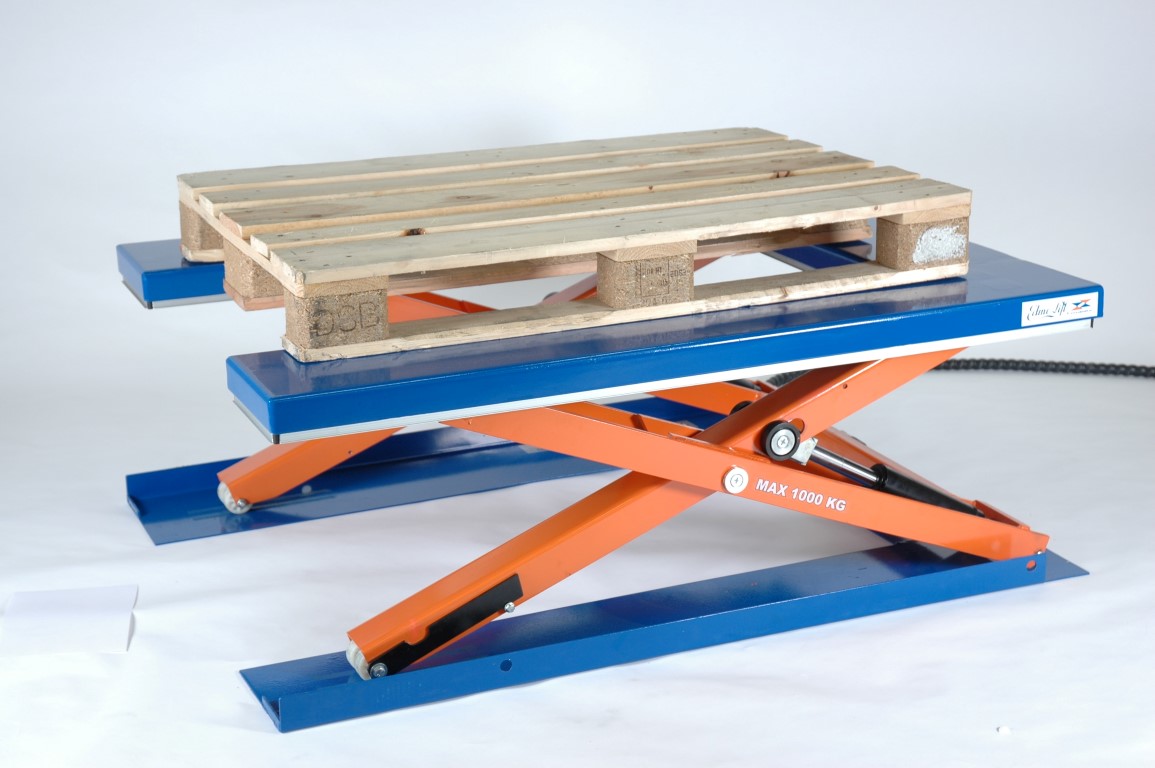

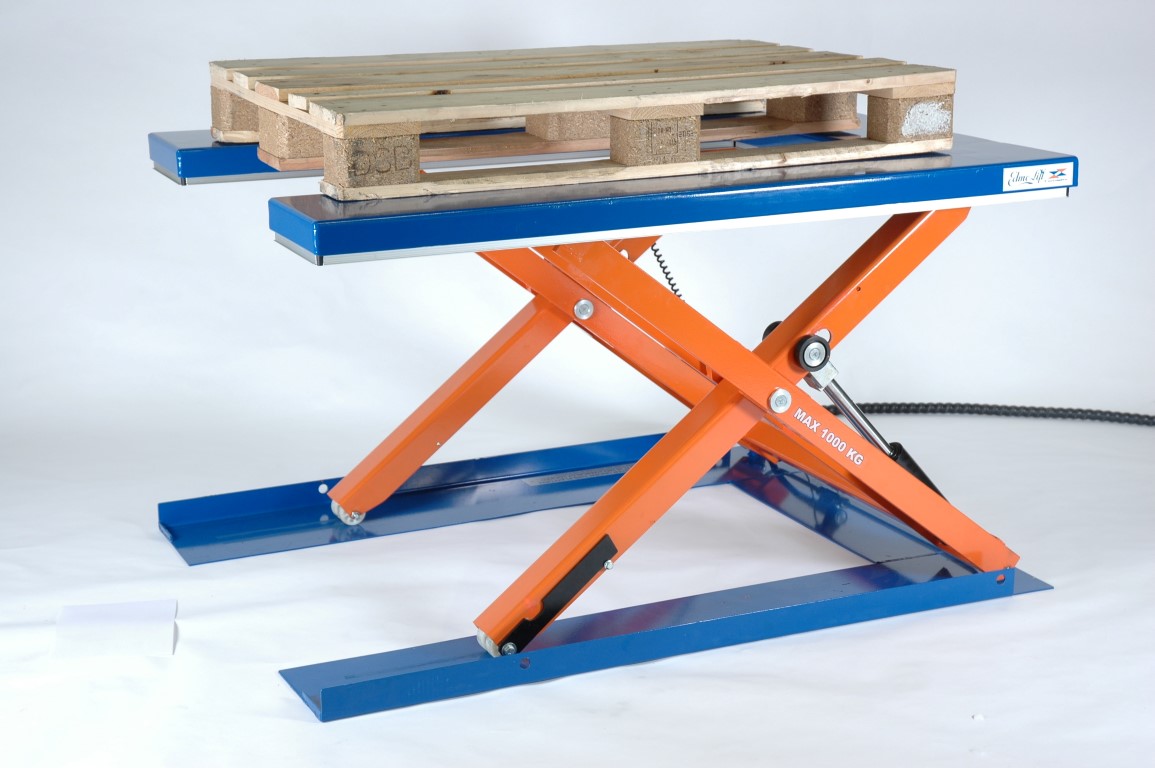

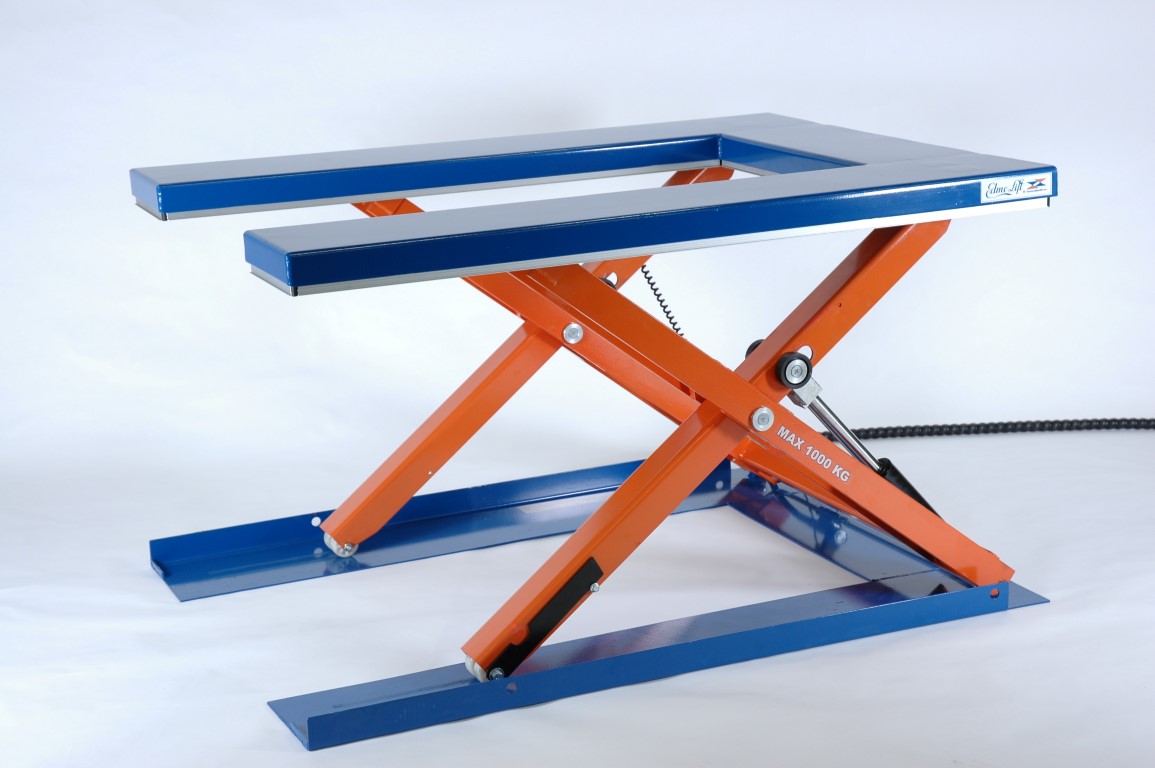

Flachhubtisch CUB 1000 mit U-Form-Plattform
Mit der C-Serie von EdmoLift wollen wir unseren Kunden ein unübertroffenes Preis-Leistungsverhältnis bieten!
Viele enthaltene Komponenten, wie die Hydraulik, sind mit denen der T-Serie identisch. Die Produkte sind pulverlackiert. Dies garantiert eine hochwertige, verschleißfeste Oberflächenbeschichtung.

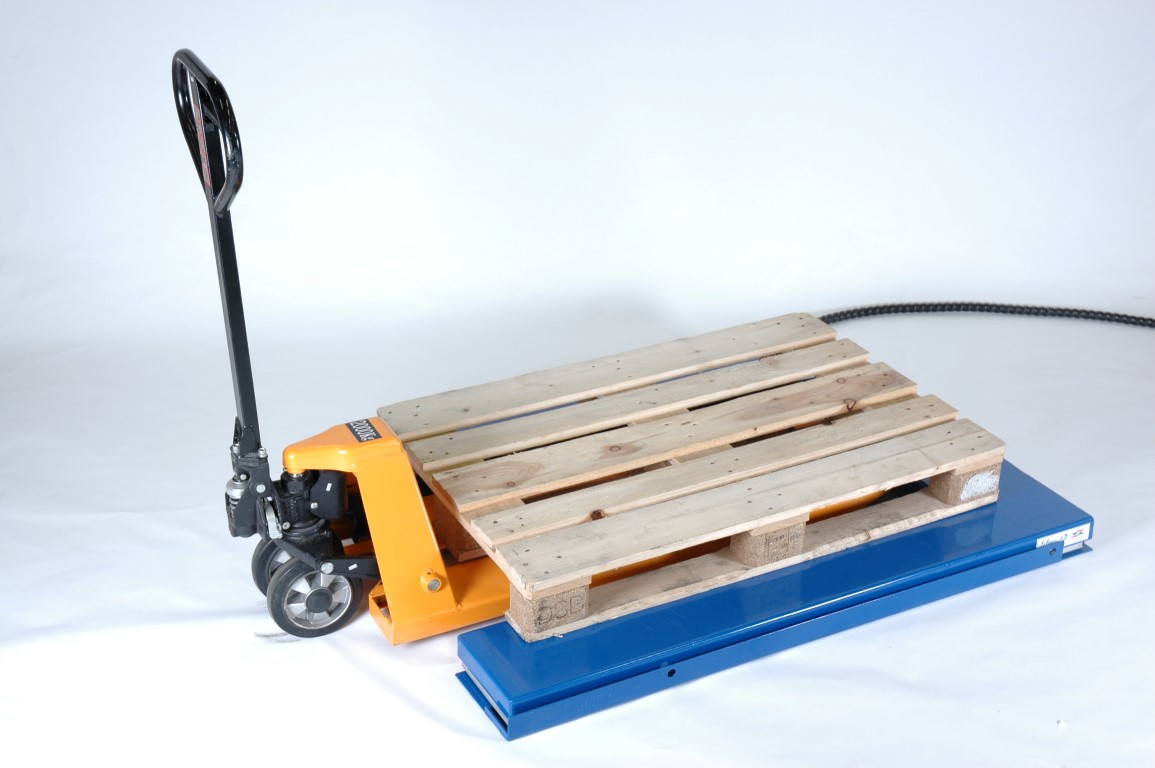

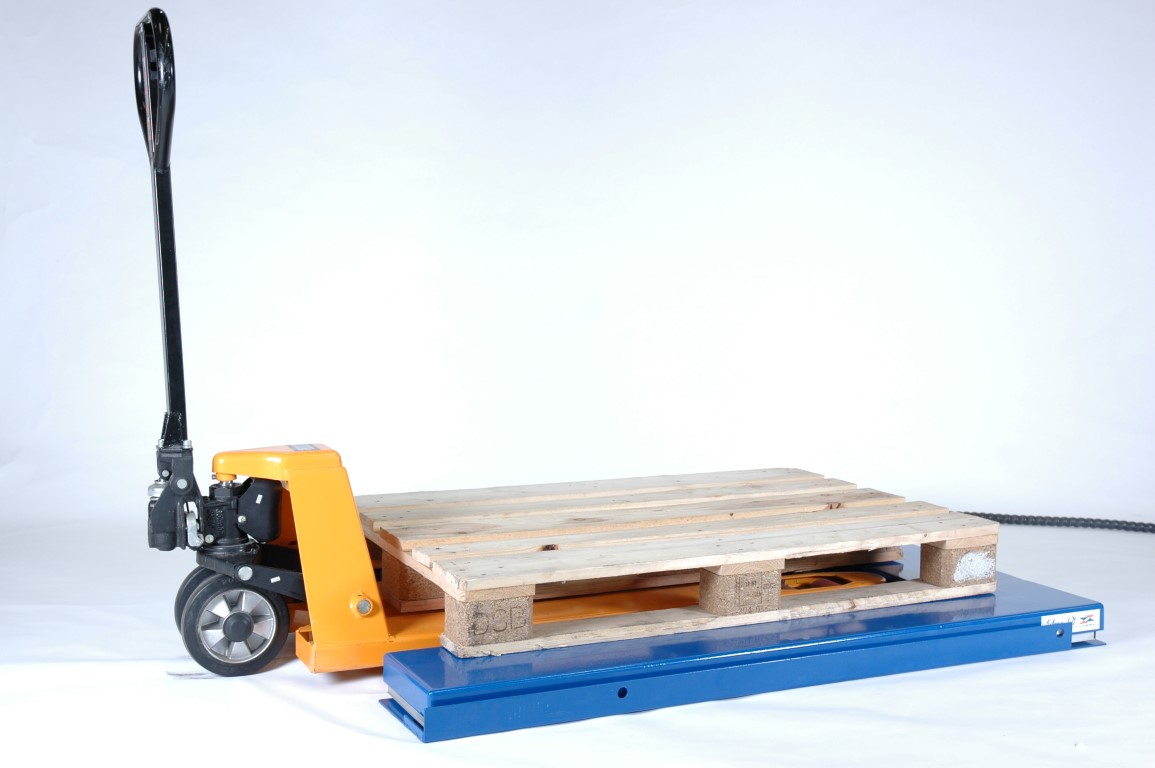

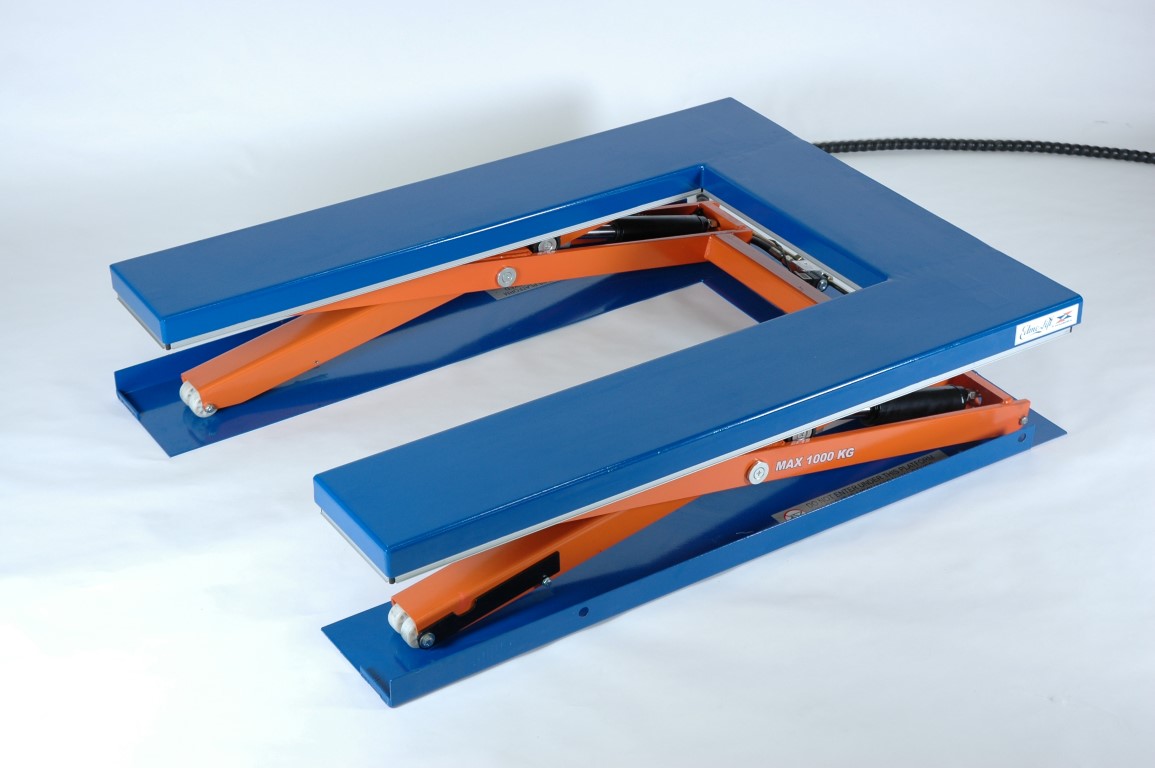

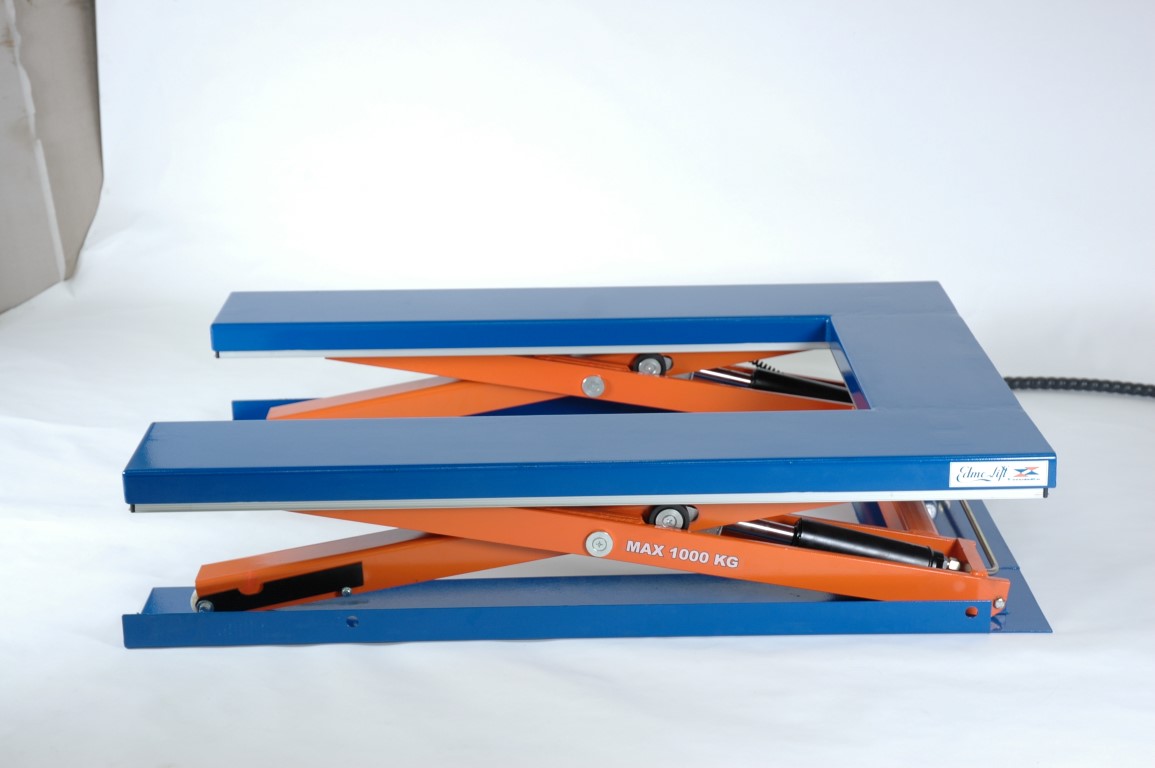

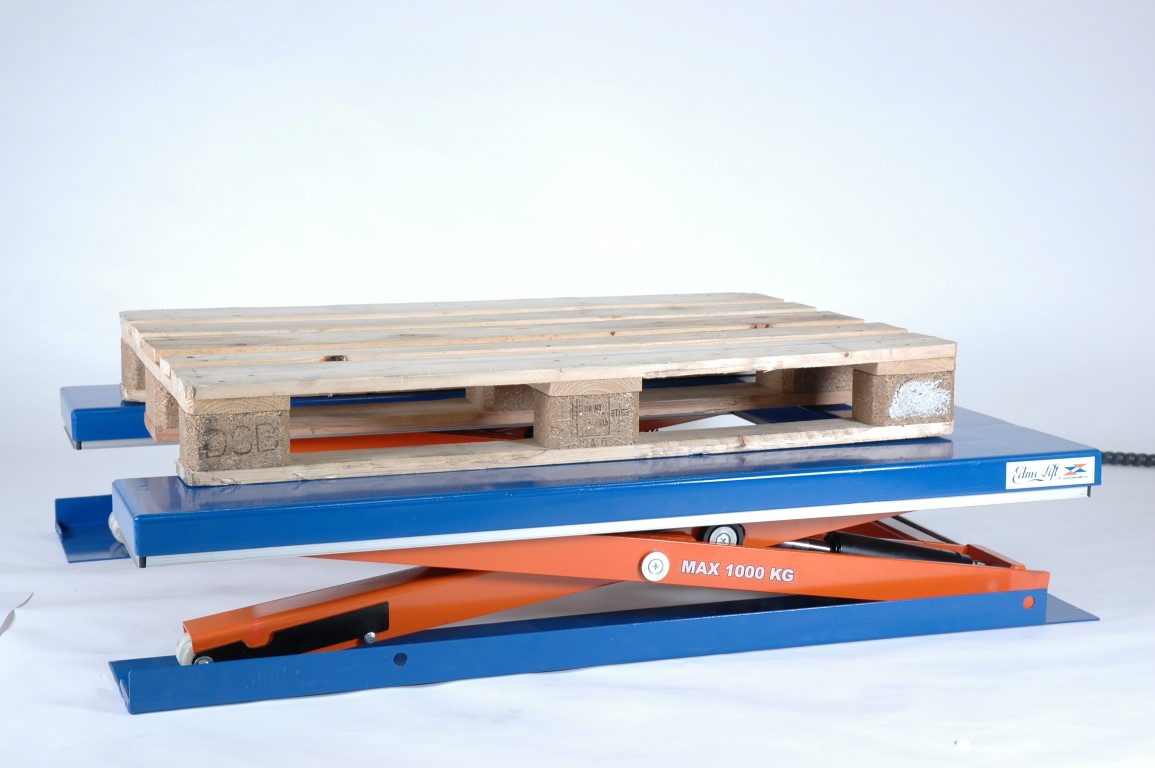

Der Flachhubtisch CUB 1000 hat eine U-Plattform und kann somit ohne Einbaugrube und ohne Rampe mit Hubwagen beladen werden. Der Hubwagen kann mit seinen Gabeln zwischen die Schenkel des Hubtisches fahren und die Palette absetzen. Der flache U-Form Hubtisch hat eine Tragkraft von 1000 kg.
Die Produkte der C-Serie gibt es nur in der Standardausführung. Sie sind nicht speziell anpassbar und werden nicht in Spezialausführungen angeboten. Allerdings lässt sich die Funktionalität des Produkts durch Zubehör wie Paletten- oder Fahrgestelle erweitern. Das Hydraulikaggregat ist auch in 1-phasiger Ausführung lieferbar.
Die C-Serie von EdmoLift ist nicht für den kontinuierlichen Betrieb in Produktionslinien o. Ä. ausgelegt.
Produkteigenschaften Flachhubtisch U-Form für Hubwagenbeladung

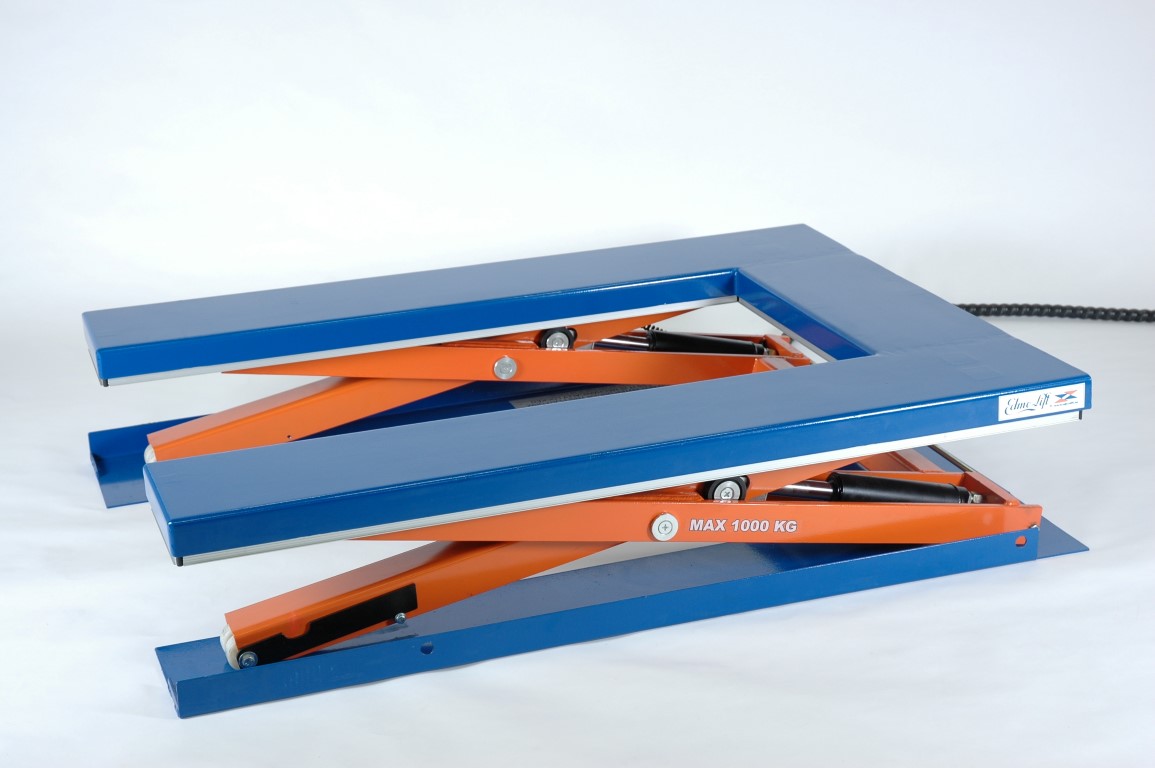

- Tragkraft 1000 kg
- Hubbereich 85 - 800 mm

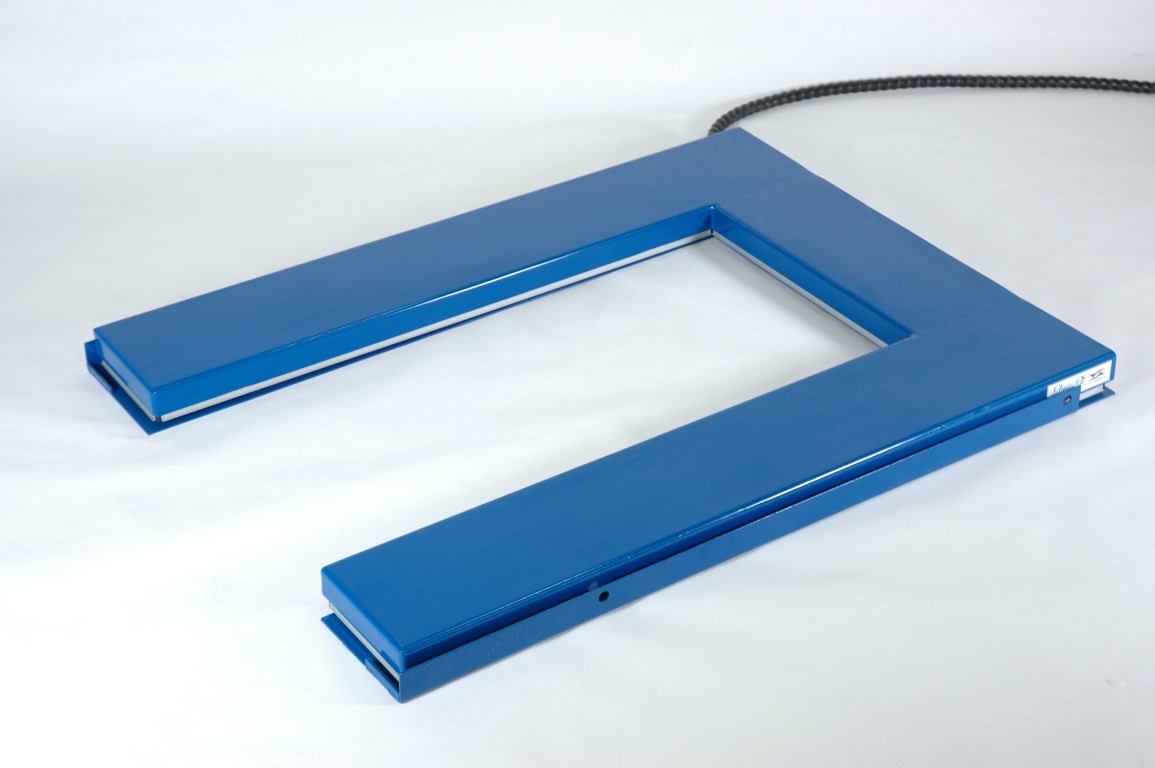

- Plattformgröße 1450 x 1085 mm mit U-Ausnehmung

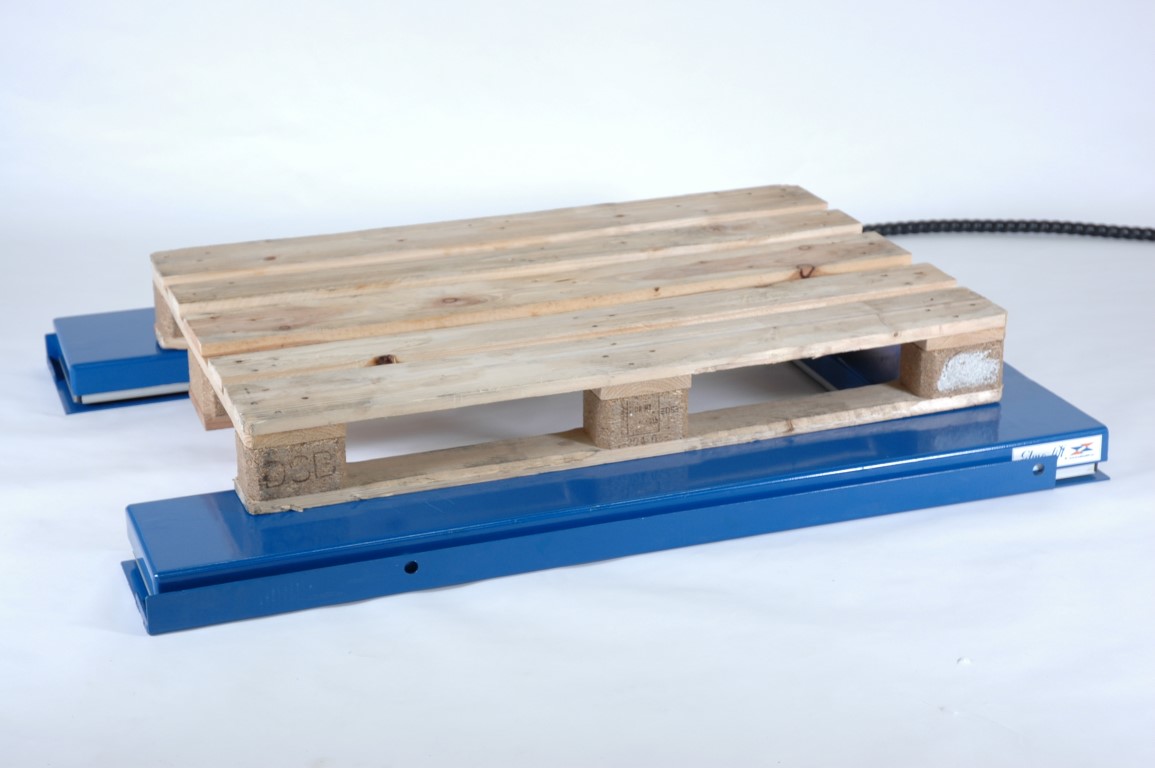

- Zum Beladen mit Hubwagen ohne Grube
- Für Hubwagenbeladung ohne Rampe
- Entspricht EN 1570-1 - verfügt über die CE-Kennzeichnung
- 24 V DC-Steuerung und Bedienvorrichtungen mit Totmannschalter
- Elektrosystem gemäß IP54
- Klemmschutzabstand zwischen allen beweglichen Teilen
- Überlastschutz
- Einstellbarer, hochsensibler Schutzrahmen auf allen vier Plattformseiten
- Der Tisch verfügt über elektrische Sicherheitsventile sowie mechanische Sperren für Service- und Wartungsarbeiten
- Betriebsanleitung in 20 verschiedenen Sprachen.
Details vom Hubtisch mit Hubwagenausnehmung
Konstruktion: Stabile und verwindungssteife Hubtischplattform
Zuschnitt und Bearbeitung durch Laser
Lackierung: Plattform und Grundrahmen in RAL 5005 Signalblau
Scheren oder bewegliche Teile in RAL 2010 Signalorange
Lagerung: Wartungsfreie Gleitlager in den Scheren.
Hydraulikzylinder: EdmoLift Plungerzylinder, Kolbenstangen verchromt
Steuerspannung: 24 VDC
Steuerung: EdmoLift UC-60-Steuerung mit programmierbaren Funktionen,
Schutzklasse IP 54
Bedienelement: EdmoLift Bedienelement für Heben und Senken des Hubtisches mit Totmann-Funktion,
Taster “AUF” - “AB” - Not-Aus mit Verriegelungsfunktion. Schutzklasse IP 65
Kabel für Bedienelement 3 Meter lang.
Sicherheit: Umlaufende Sicherheitsleiste mit Quittierfunktion,
mechanisches Rohrbruchventil im Zylinder,
elektromagnetisches Rohrbruchventil am Zylinder
Wartungsstützen, Überdruckventil, Konstantflussventil,
Senkgeschwindigkeit einstellbar
Konstruktion und Herstellung erfolgt nach EN 1570-1 (gültige EU-Norm)
Hubintensität unserer U-Form Scherenhubtische:
C-Tische: 30 Hübe/Tag
Die angegebene Nennlast gilt für eine Last die gleichmäßig über die ganze Plattformfläche verteilt ist.
Gemäß EN 1570-1, Sicherheitsanforderungen an Hubtische, sind die Grundvoraussetzungen:
- 100% der Nennlast auf der ganzen Plattformfläche verteilt
- oder 50% der Nennlast auf der halben Länge der Plattform verteilt
- oder 33% der Nennlast auf der halben Breite der Plattform verteilt
Eigenschaften:
| Farbe: | Blau/Orange |
|---|---|
| Ausführung: | stationär |
| Bauhöhe (min. Höhe): | 85 mm |
| Hub: | Elektrischer Hub |
| Hubhöhe (max. Höhe): | 800 mm |
| Hubtisch Modell: | CUB 1000 |
| Hubzeit: | 13 sek. |
| Motorleistung: | 0,75 kW |
| Nutzhub (Verfahrweg): | 715 mm |
| Plattformbreite: | 1085 mm |
| Plattformlänge: | 1450 mm |
| Tragkraft: | 1000 kg |
| Gewicht: | 240 kg |
