Wiegesysteme und Last-Anzeigesysteme

Technische Daten• Anschlußkit um die Anzeige am Fahrzeug vom Stapler mit Verbrennungsmotor anzuschließen• Inklusive Spannungsstabilisator

DetailsDas LI400 Wiegesystem ist geeignet für Einsätze wobei eine Gewichtsangabe ohne hohe Genauigkeit ausreichend ist. Spezifische Einsätze sind z.B. die Überprüfung ob LKW´s oder Regalsysteme überladen werden und somit die Sicherheit erhöht wird. Für diese Einsätze wird die Funktion Gewicht addieren oft verwendet. Über einen hochwertigen Drucksensor in der Hauptleitung zum Hubgerüst wird ein Millivoltsignal zum Anzeigegerät übertragen.WiegeverfahrenDie Palette wird einfach um ca. 25 cm angehoben, wodurch das Gewicht ermittelt und angezeigt wird.Merkmale• Anzeigegerät G400• Robustes, unempfindliches System• Hochpräziser Drucksensor•Standard mit Addierfunktion• Inkl. RS232 Schnittstelle (Rundstecker-4-polig)• Optional mit Zehnertastatur (Anzeigegerät R420)• Versorgungsspannung 12 VoltAnzeigeschritte in kg bei nominaler Tragfägigkeit des Gabelstaplers:• 10 kg bis 2500 kg• 20 kg bis 5000 kg• 50 kg bis 10000 kg• 100 kg bis 20000 kg• 200 kg bis Qmax.Lieferung inkl. Anschlusskabel, Drucksensor und 4 m Signalkabel zum Anzeigegerät (Lieferung ohne T-Stück und Anschlussschläuche)Technische Daten• System Toleranz : ±1,5 % der Tragfähigkeit des Gabelstaplers• Kapazität : 20 kg Anzeigeschritte bis 4500 kg• Sensor-Anschluss : G ¼´´• Versorgungsspannung : 12 - 24 Volt • Stromverbrauch : ca. 150 mA (ohne Drucker)• Arbeitstemperatur : 0 bis +40° Celsius• Arbeitsdruck : max. 250 bar (Sensorbereich 0-400 Bar)

DetailsFür Fahrzeugtypen: alle Flurförderzeuge mit vertikalem Hubgerüst, Teleskoplader und Baumaschinen.Merkmale:• Anzeigegerät TC• Hohe und stabile Systemgenauigkeit (±0,2%-0,5% der Tragfähigkeit des Gabelstaplers)• für Fahrzeuge mit Tragfähigkeit bis 50.000 kg• Bedienerunabhängiges Wiegeverfahren• Komponenten vibrations- und stoßsicher• einfache Montage und Kalibrierung• keine Sensoren direkt am Hubgerüst• Integrierter Wandler für Versorgungsspannung 12-80 Volt• kompatibel mit allen Vorbaugeräten wie Anbaugeräten• hohe Modellvielfalt für jeden Einsatz das passende SystemTechnische Daten:• Versorgungsspannung: 12 - 80 Volt• Arbeitsdruck: max. 400 Bar (Systemdruck kann höher sein)• Schutzklasse Anzeigegerät TC: IP54• Abmessung Anzeigegerät TC: B x H = 201 mm x 113 mmWiegeverfahren:Das Gewicht wird auf eine vorbestimmte Höhe angehoben. Durch Knopfdruck wird ein Magnetventil am Messblock aktiviert und senkt den Gabelträger automatisch um ca. 150 mm ab. Das Gewicht wird ermittelt und innerhalb von 3-5 Sekunden angezeigt.Technische Daten• Tragfähigkeit des Gabelstaplers: bis 10000 kgAnzeigeschritte in kg bei nominaler Tragfähigkeit des Gabelstaplers:• 2kg bis 2500kg• 5kg bis 5000kg• 10kg bis 7500kg• 20kg bis 10000kg

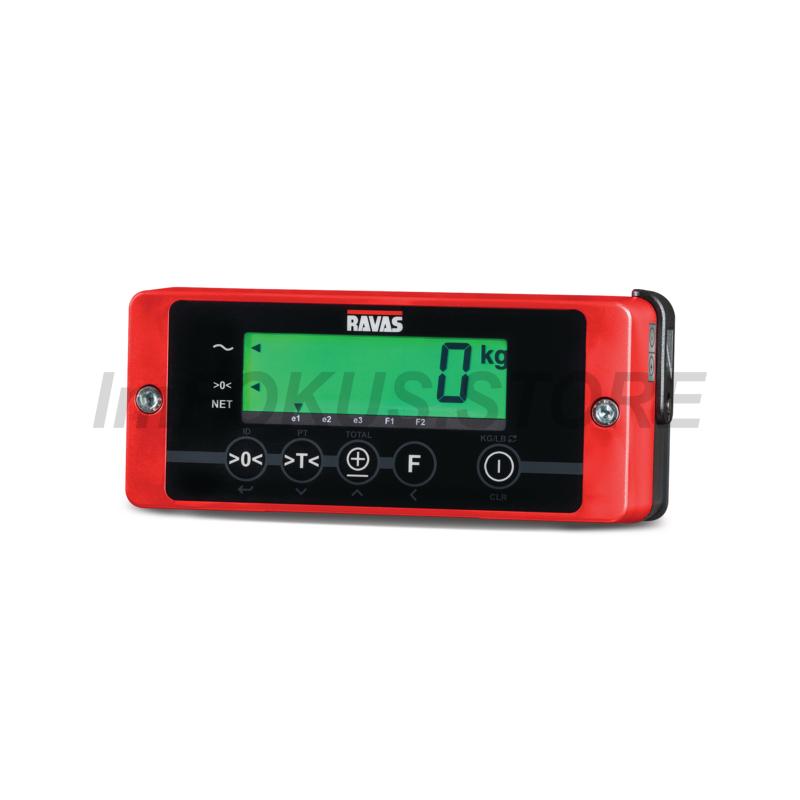

Technische Daten• Wiegekapazität bis zum 2.500 kg• Lastzellen 4 x 2.000 kg pro Stück• Anzeigeschritt Mehrbereich: 0-1.000 kg x 1 kg, 1.000-2.500 kg x 2 kg• Max. Abweichung 0,1 % der angehobenen Last• Wiege Prinzip Heben = Wiegen, unabhängig vom Hubhöhe• Anzeige Zweifarbig 20 mm LCD mit Hintergrundbeleuchtung• Funktionen Nullkorrektur, Brutto-/Nettogewicht, Addition mit Folgenummer, interne Uhr für Datum und Zeit, Eingabe ID-Code (5 Ziffern)• Schutzklasse IP65 (für Standardsysteme)• Spannungsversorgung Anzeige 6 Volt, 4 AA-Batterien, wechselbar. Automatische Abschaltung nach drei Minuten Nichtgebrauch. Gabel Sendemodulen aufladbare Li-Ion Akkus 3,7 V/5,2 Ah inkl. Ladegerät. • Datenübertragung 3 Ausgänge, Standard: Bluetooth 4.0 für RAVAS WeightsApp, Optional: RS232 für Drucker und für Bluetooth oder WiFi • Anzeigemontage RAM Halterung• Abmessungen: Gabellänge 1150 mm Gabelbreite 135 mm Gabeldicke 58 mm Gabelmaß FEM 2AZusatzinformationenVorteile• In 5 Minuten installiert• Komplett kabellos, Bluetooth-Übertragung zwischen Gabeln und Anzeigegerät• Spannungsversorgung Gabeln über kompakte Li-Ion Batteriemodule• Digitale Kalibrierung• Überlastwarnung bei Gabelspitzenbelastung und einseitiger Gabelbelastung• Standard Gabelrücken: einfache Montage – auch in Kombination mit Zinkenverstellgerät oder Lastgitter• Effizientes Spannungs-Management• Getestet mit 1.000.000 Zyklen, bei 125% der Kapazität• Automatische Schiefstandkompensation bei MastneigungFunktion• Automatische und manuelle Nullkorrektur• Brutto-/Nettowiegung• Addierspeicher mit fortlaufender Nummerierung• ID-Code- Eingabe (5 stellig)• Integrierte Schiefstandkompensation• Interne Uhr für Datum und Uhrzeit• Datenübertragung: 3 Ausgänge Standard: Bluetooth 4.0 für Anbindung an RAVAS WeightsApp Optional: RS232-Schnittstelle, WiFi- oder Bluetooth Modul • Überlastwarnung bei Gabelspitzen- und/oder einseitiger Gabelbelastung, inkl. Logging-Funktion• Deaktivierung der Gabeln bei Nichtgebrauch, automatische Aktivierung der Gabeln nach Bewegung der Gabeln• Automatische Abschaltung der Anzeige• Kundenspezifische Einstellungen sind im ‘User Menü’ möglich• Geschützt bis 200% Überlastung; gemäß ISO 2330 FUNKTIONENStandard- Spezifikation• Kapazität: 2.500 kg; 3.000 kg; 5.000 kg; 8.000 kg / FEM• Mehrbereichsanzeige: bei Q-max 2.500 kg und Q-max. 3.000kg: 1 kg 0 - 1.000 kg, 2 kg 1.000 - Q.max bei Q-max 5.000 kg: 2 kg 0 - 2.000 kg, 5 kg 2.000 - Q.max• Systemtoleranze: 0,1 % der gehobenen Last• Anzeige: Ziffernhöhe 20 mm, 5-stellig, mit zweifarbiger Hintergrundbeleuchtung• Signalübertragung: Bluetooth 4.0 zwischen Gabeln und Anzeige• Tastatur: 5 Funktionstasten• Schutzklasse: IP65• Abmessungen Anzeigegehäuse: excl. bracket 60 x 77 x 182 mmSpannungsversorgung• Pro Gabel ein aufladbares Li-Ion 3,7V / 5,2Ah Batteriemodul, Betriebszeit: 75 Std. bei kontinuierlichem Einsatz, inkl. Ladestation• Spannungsversorgung der Anzeige über 4 AA-Batterien, Betriebszeit ca. 50 Std. bei kontinuierlichem Einsatz ohne weitere Optionen• Optional: Spannungsversorgung Anzeige über Fahrzeugbatterie (Stabilisator>Verbrenner; Spannungswandler>E-Stapler)

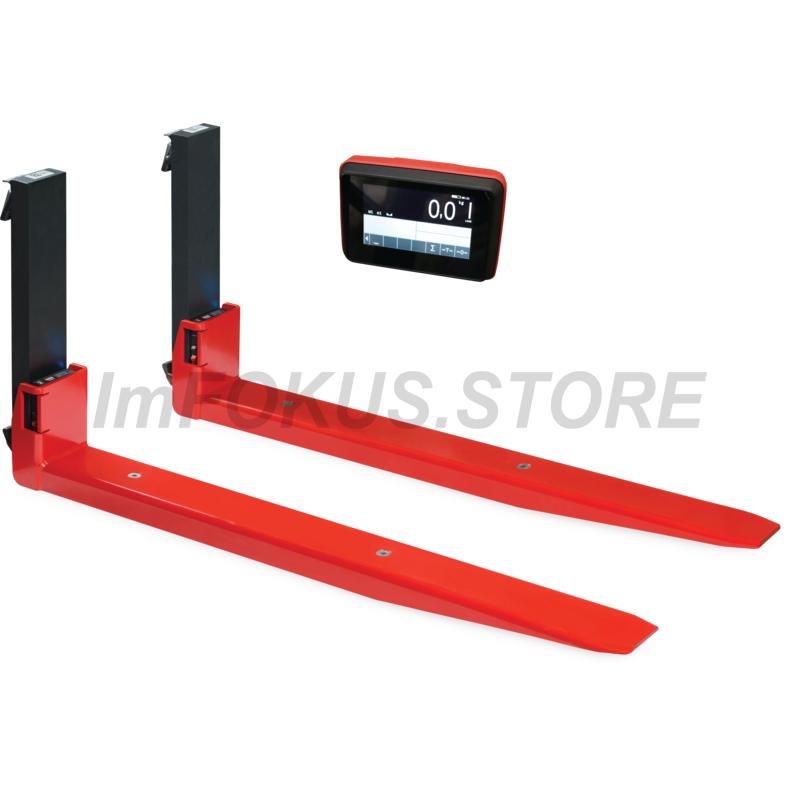

Technische Daten• Wiegekapazität bis 2.500 kg• Lastzellen 4 x 2.000 kg pro Stück• Anzeigeschritt Mehrbereich: 0-1.000 kg x 1 kg, 1.000-2.500 kg x 2 kg• Max. Abweichung 0,1 % der angehobenen Last• Wiege Prinzip Heben = Wiegen, unabhängig vom Hubhöhe• Anzeige 5“ farbiges Touch Anzeige mit Zeichengröße 25 mm• Funktionen Nullkorrektur, Brutto-/Nettogewicht, Tara-Speicher für 10 Werte, Eingabe für 4 ID-Codes, Stückzählung über Eingabe oder Berechnung des Stückgewichts, Addition mit 10 Register, interne Uhr für Datum und Zeit• Schutzklasse IP65 (für Standardsysteme)• Spannungsversorgung 12 Volt über Stapler Akku mit eingebauten SpannungsstabilisatorWandler- Platine 9 bis 100 Volt• Datenübertragung 4 Ausgänge, Standard: Bluetooth 4.0 für RAVAS WeightsApp und USB-Ausgang, Optional: RS 252 für Drucker und für Bluetooth oder WiFi• Anzeigemontage RAM-Halterung• Abmessungen Gabellänge 1150 mm Gabelbreite 135 mm Gabeldicke 58 mm Gabelmaß FEM 2AZusatzinformationenVorteile• In 5 Minuten installiert• Komplett kabellos, Bluetooth-Übertragung zwischen Gabeln und Anzeigegerät• Spannungsversorgung Gabeln über kompakte Li-Ion Batteriemodule• 5“ Touchscreen-Anzeige mit 25 mm Ziffernhöhe• Stückzahl-Funktion• Benutzerfreundlich, nur die Tasten vom jeweiligen aktiven Ablauf sind sichtbar• Integrierte Datenanbindungsmöglichkeiten• Digitale Kalibrierung• Getestet mit 1.000.000 Zyklen, bei 125% der Kapazität• Automatische Schiefstandkompensation bei MastneigungFunktionen• Automatische und manuelle Nullkorrektur• Brutto-/Nettowiegung• ID-Code Eingabe für max. 4 ID-Codes mit 10 vor ein gestellten Codes (jeweils max. 14 Zeichen alphanumerisch)• Addierspeicher mit 10 Gruppen/Registern• Integrierte Schiefstandkompensation• Interne Uhr für Datum und Uhrzeit• Auf Platine vorhanden: Bluetooth 4.0 nur für RAVAS WeightsApp USB Anschluss für Datenübertragung Freie COM 1 Schnittstelle für Wifi oder RS232 Freie COM 2 Schnittstelle für Wifi oder RS232• Überlastwarnung bei Gabelspitzen- und/oder einseitiger Gabelbelastung, inkl. Logging-Funktion• Deaktivierung der Gabeln bei Nichtgebrauch, automatische Aktivierung der Gabeln nach Bewegung der Gabeln• Geschützt bis 200% Überlastung; gemäß ISO 2330Standard-Spezifikationen• Kapazität: 2.500 kg; 3.000 kg; 5.000 kg• Mehrbereichsanzeige: 1-2 kg bei 2.500 kg 1-2 kg bei 3.000kg 2-5 kg bei 5.000 kg• Systemtoleranze: 0,1 % der gehobenen Last• Anzeige: 5” Touchscreen-Farbdisplay mit 25 mm Ziffernhöhe digital• Signalübertragung: Bluetooth 4.0• Schutzklasse: IP65 / NEMA 4• Abmessungen Anzeigegehäuse: excl. bracket 85 x 165 x 115 mmSpannungsversorgung• Pro Gabel ein aufladbares Li-Ion 3,7V / 5,2Ah Batteriemodul, Betriebszeit: 75 Std. bei kontinuierlichem Einsatz, inkl. Ladestation• Spannungsversorgung Anzeige über Fahrzeugbatterie; 9Vdc – 100Vdc Eingangsspannung• Schlaffunktion mit automatischem Start für die Gabelsender, automatische Abschaltung der Anzeige• Kundenspezifische Einstellungen sind im ‘User Menü’ möglich

DetailsDas LI400 Wiegesystem ist geeignet für Einsätze wobei eine Gewichtsangabe ohne hohe Genauigkeit ausreichend ist. Spezifische Einsätze sind z.B. die Überprüfung ob LKW´s oder Regalsysteme überladen werden und somit die Sicherheit erhöht wird. Für diese Einsätze wird die Funktion Gewicht addieren oft verwendet. Über einen hochwertigen Drucksensor in der Hauptleitung zum Hubgerüst wird ein Millivoltsignal zum Anzeigegerät übertragen.WiegeverfahrenDie Palette wird einfach um ca. 25 cm angehoben, wodurch das Gewicht ermittelt und angezeigt wird.Merkmale• Anzeigegerät G400• Robustes, unempfindliches System• Hochpräziser Drucksensor•Standard mit Addierfunktion• Inkl. RS232 Schnittstelle (Rundstecker-4-polig)• Optional mit Zehnertastatur (Anzeigegerät R420)• Versorgungsspannung 12 VoltAnzeigeschritte in kg bei nominaler Tragfägigkeit des Gabelstaplers:• 10 kg bis 2500 kg• 20 kg bis 5000 kg• 50 kg bis 10000 kg• 100 kg bis 20000 kg• 200 kg bis Qmax.Lieferung inkl. Anschlusskabel, Drucksensor und 4 m Signalkabel zum Anzeigegerät (Lieferung ohne T-Stück und Anschlussschläuche)Technische Daten• System Toleranz : ±1,5 % von der Tragfähigkeit vom Gabelstapler• Kapazität : 20 kg Anzeigeschritte bis 4500 kg• Sensor-Anschluss : G ¼´´• Versorgungsspannung : 12 Volt• Stromverbrauch : ca. 150 mA (ohne Drucker)• Arbeitstemperatur : 0 bis +40° Celsius• Arbeitsdruck : max. 250 bar (Sensorbereich 0-400 Bar)

DetailsDas RCS Hy-Q-52 ist ein hydraulische Wiegesystem für Gabelstapler, Schubmaststapler und Hochhubwagen.Die Vorteile des RCS Hy-Q-52 Systems:• Benutzerfreundliches 5"" Touchscreen Anzeigegerät• einfache, intuitiv geführte Kalibrierung• kein Ventilblock notwendig da einfache Montage mittels T-Stück in der Hydraulikleitung• einsetzbar in Kombination mit integriertem Zinkenverstell-, Dreh- und Klammergeräten• Lastschwerpunktverschiebung hat nahezu keine Auswirkung auf die Genauigkeit• Brutto- / Nettowiegungen• manuelle sowie selbstlernende NullpunktkorrekturFunktionsweise des RCS Hy-Q-52:Durch Heben und Senken der aufgenommenen Last passiert der Magnet am Gabelträger die Sensorleiste am Mast. Dabei wird die Hebe- und Senkgeschwindigkeit ermittelt uns es werden ca. 1000 Messungen des Öldrucks durchgeführt. Daraus wir ein Mittelwert gebildet und als ermitteltes Gewicht angezeigt.Standard Spezifikationen:• Kapazität:bis 99000 kg• Anzeigeschritte:2 kg bei 2500 kg Kapazität 5 kg bei 5000 kg Kapazität 10 kg bei 10000 kg Kapazität 20 kg bei 25000 kg Kapazität 50 kg bei 50000 kg Kapazität100 kg bei 99000 kg Kapazität• Systemtoleranz: +/- 0,2% der oben genannten Kapazität beim Stapler +/- 0,5% der oben genannten Kapazität beim Hochhubwagen• Schutzklasse:IP65• Anzeige: 5"" Touchscreen mit Farbdisplay• Tastatur: Die jeweilige Anwendung bestimmt die Verfügbarkeit und Anzahl der Tasten• Stromversorgung: 9 V - 100 V• Datenübertragung: 5x Ausgang ( Standard: Bluetooth 4.0 und USB Optional: RS232, COM1, COM2 )Im Lieferumfang enthalten:• RCS Hy-Q-52 Anzeigegerät mit 5"" Touchscreen• RAM Halterung zur Montage der Anzeige• Öldrucksensor G1/4"" BSP Außengewinde• Sensorleiste mit 2 Magneten• Sensoren zur Montage am Mast• Magnet zur Montage am Gabelträger• Montage- und Justieranleitung• BedienungsanleitungDetailsDas RCS Hy-Q-52 ist ein hydraulische Wiegesystem für Gabelstapler, Schubmaststapler und Hochhubwagen.Die Vorteile des RCS Hy-Q-52 Systems:• Benutzerfreundliches 5"" Touchscreen Anzeigegerät• einfache, intuitiv geführte Kalibrierung• kein Ventilblock notwendig da einfache Montage mittels T-Stück in der Hydraulikleitung• einsetzbar in Kombination mit integriertem Zinkenverstell-, Dreh- und Klammergeräten• Lastschwerpunktverschiebung hat nahezu keine Auswirkung auf die Genauigkeit• Brutto- / Nettowiegungen• manuelle sowie selbstlernende NullpunktkorrekturFunktionsweise des RCS Hy-Q-52:Durch Heben und Senken der aufgenommenen Last passiert der Magnet am Gabelträger die Sensorleiste am Mast. Dabei wird die Hebe- und Senkgeschwindigkeit ermittelt uns es werden ca. 1000 Messungen des Öldrucks durchgeführt. Daraus wir ein Mittelwert gebildet und als ermitteltes Gewicht angezeigt.Standard Spezifikationen:• Kapazität:bis 99000 kg• Anzeigeschritte:2 kg bei 2500 kg Kapazität 5 kg bei 5000 kg Kapazität 10 kg bei 10000 kg Kapazität 20 kg bei 25000 kg Kapazität 50 kg bei 50000 kg Kapazität100 kg bei 99000 kg Kapazität• Systemtoleranz: +/- 0,2% der oben genannten Kapazität beim Stapler +/- 0,5% der oben genannten Kapazität beim Hochhubwagen• Schutzklasse:IP65• Anzeige: 5"" Touchscreen mit Farbdisplay• Tastatur: Die jeweilige Anwendung bestimmt die Verfügbarkeit und Anzahl der Tasten• Stromversorgung: 9 V - 100 V• Datenübertragung: 5x Ausgang (Standard: Bluetooth 4.0 und USB Optional: RS232, COM1, COM2)Im Lieferumfang enthalten:• RCS Hy-Q-52 Anzeigegerät mit 5"" Touchscreen• RAM Halterung zur Montage der Anzeige• Öldrucksensor G1/4"" BSP Außengewinde• Sensorleiste mit 2 Magneten• Sensoren zur Montage am Mast• Magnet zur Montage am Gabelträger• Montage- und Justieranleitung• Bedienungsanleitung

DetailsDas RCS System dient zur Ermittlung von Versandgewichten und zur Vermeidung von Überladungen.Die Vorteile des RCS Systems:• Einfache installation über T-Stück in der Hydraulikleitung• Spannungsversorgung mit 4 AA Batterien, optional Anschluß an die Bordspannung• geeignet für schwere Anwendungen• automatische Abschaltung nach 3 Minuten NichtgebrauchWie funktioniert RCS:Aus dem abgesenkten Zustand der Gabeln (Nulllast), wird die Ware aufgenommen und etwas über den Referenzpunkt hinaus angehoben.Durch das absenken auf den Referenzpunkt und den dortigen Stand für ca. 3 Sekunden, ermittelt das System das Lastgewicht und zeigt es auf dem Indikator an.Standard Spezifikationen:Kapazität: passend zur Kapazität des Staplers (2500, 5000 oder 10000 kg)Anzeigeschritte: 10 kg bei 2500 kg Kapazität, 20 kg bei 5000 kg Kapazität, 50 kg bei 10000 kgSystemtoleranz: 2% der System- KapazitätSchutzklasse: IP65 / NEMA 4Anzeige: LCD, Ziffernhöhe 18 mmTastatur: 4 FunktionstastenStromversorgung: 6 V, 4 AA BatterienBetriebszeit: ca. 6 Monate bei normalen GebrauchDatenübertragung: 1x Ausgang (nur für Thermodrucker)Im Lieferumfang enthalten:• Meßsensor inkl. Dichtungsring• Indikator 2100 mit Montagehalter• Aufkleber für Referenzpunktmarkierung• Montage- und Justieranleitung• Bedienungsanleitung• 2 PapierrollenDetailsDas RCS System dient zur Ermittlung von Versandgewichten und zur Vermeidung von Überladungen.Die Vorteile des RCS Systems:• Einfache installation über T-Stück in der Hydraulikleitung• Spannungsversorgung mit 4 AA-Batterien, optional Anschluß an die Bordspannung• geeignet für schwere Anwendungen• automatische Abschaltung nach 3 Minuten NichtgebrauchWie funktioniert RCS:Aus dem abgesenkten Zustand der Gabeln (Nulllast), wird die Ware aufgenommen und etwas über den Referenzpunkt hinaus angehoben. Durch das absenken auf den Referenzpunkt und den dortigen Stand für ca. 3 Sekunden, ermittelt das System das Lastgewicht und zeigt es auf dem Indikator an.Standard Spezifikationen:Kapazität: passend zur Kapazität des Staplers (2500, 5000 oder 10000 kg)Anzeigeschritte: 10 kg bei 2500 kg Kapazität, 20 kg bei 5000 kg Kapazität, 50 kg bei 10000 kgSystemtoleranz: 2% der System- KapazitätSchutzklasse: IP65 / NEMA 4Anzeige: LCD, Ziffernhöhe 18 mmTastatur: 4 FunktionstastenStromversorgung: 6 V, 4 AA BatterienBetriebszeit: ca. 6 Monate bei normalen GebrauchDatenübertragung: 1x Ausgang (nur für Thermodrucker)Im Lieferumfang enthalten:• Meßsensor inkl. Dichtungsring• Indikator 2100 mit Montagehalter• Aufkleber für Referenzpunktmarkierung• Montage- und Justieranleitung• Bedienungsanleitung

DetailsRAVAS-SafeCheck ist ein einfaches und günstiges Warnsystem für Gabelstapler mit einem Alarmsignal, das ertönt wenn die Last auf den Gabelstapler den eingegebenen Grenzwert überschreitet. Das Alarmsignal wird erst deaktiviert, wenn die Last wieder unter dem Grenzwert liegt.WIE RAVAS-SafeCheck FUNKTIONIERT:Der RAVAS-SafeCheck verwendet einen Drucksensor zur Messung des hydraulischen Drucks im Hubkreislauf des Gabelstaplers. Über die Tastatur der Gewichtsanzeige kann eine maximal zulässige Last eingegeben werden. Sobald die Last diesen Wert überschreitet, ertönt das Alarmsignal. Das System wird an der Gabelstapler-Batterie angeschlossen und schaltet sich automatisch ein, wenn der Gabelstapler startet. Es ist somit immer aktiv, wenn der Gabelstapler im Einsatz ist.Standardspezifikationen• Kapazität: entspricht der Tragkraft des Gabelstaplers• Anzeigeschritt: Anzeigeschritt 50 kg bis 5000 kg Kapazität; 100 kg bei höherer Kapazität (bis 30.000 kg)• Systemtoleranz beim Wiegen: 2% der Wiegekapazität• Anzeige: LCD, Ziffernhöhe 18 mm• Funktionen: 3 Funktionstasten, Ein/Aus-Schalter• Eine Taravoreingabe ist nicht möglich• Spannungsversorgung: 12V DC über Batterie des Gabelstaplers• Schaltet sich beim Start des Gabelstaplers automatisch ein• Funktioniert auch in Kombination mit Anbaugeräten

Technische Daten• für Elektro Stapler• Spannungseingang: 100 - 24 V• Spannungsausgang: 12 V stabilisiert

Technische Daten• 12V Thermodrucker• Max. 24 Zeichen pro Zeile• Papierrollenbreite 58 mm, Durchmesser 50 mm, Länge 18 mtr.• Ausdruck mit Gewicht (Code) und Folgenummer (Datum und Uhrzeit)• Gesamtgewichtsausdruck am Ende des ZyklusZusatzinformationenZubehör (Halter, Kabel): auf Anfrage.
